Introducción breve del equipo
1. Un set de convertidores serie EDS1000 con comunicación sin protocolo, y comunicado con placa de suministro de agua
2. Placa de control de suministro de agua de presión constante
3. Cuatro bombas
4. La mejor opción es un set de transmisores de presión de tipo corriente, 4-20mA, no decae fácilmente, puede haber señal de transmisión en largas distancias.
5. Contacto, relé térmico, relé intermedio, interruptor de botón, luz indicadora

Establecimiento de parámetros
F0.02=1 o F0.02=2: control de comando de la marcha de la terminal.
F3.00=2 (el suministro de agua de presión constante es efectivo)
F3.01=0 (la presión indicada para la digital dada)
F3.02=1(selección de canal de alimentación CCI)
F3.03= la presión objetivo establecida (establecida de acuerdo a los requerimientos, correspondiente al rango del transmisor y calibre de presión)
F3.05=20 (cuando la señal de respuesta es 4-20mA, necesita establecer este parámetro para calibrar la señal de la presión de respuesta)
F3.16=30Hz (la frecuencia en modo durmiente se puede ajustar cuando la respuesta de la presión alcanza la presión establecida, luego del tiempo de retardo de sueño, la frecuencia entra en un estado de letargo hasta que el tiempo de desaceleración baja a 0.)).
F3.17= umbral de presión recuperada (cuando el convertidor está en estado durmiente, la presión está por debajo de este valor umbral, luego de despertar del tiempo de retardo, el inversor de frecuencia, se recupera, aumenta y recupera la presión) F3.20=3 (seleccione la placa de suministro de agua de presión constante, realice un accionamiento en cuatro modos de suministro de agua)
F3.21= rango del sensor o del calibre de la presión
F3.26=1 (cuando este parámetro está establecido en 1, controla el  C-11 (presión), C-12 (presión de retorno)
F3.31=0-2 (selección de modo de circulación de frecuencia variable, efectivo para usar en la placa de control de suministro de agua de presión constante.)
F5.00=33 (la terminal X1 está conectada a la placa de suministro de agua, como señal de interrupción externa, utilizado para el desvío y conmutación de frecuencia)

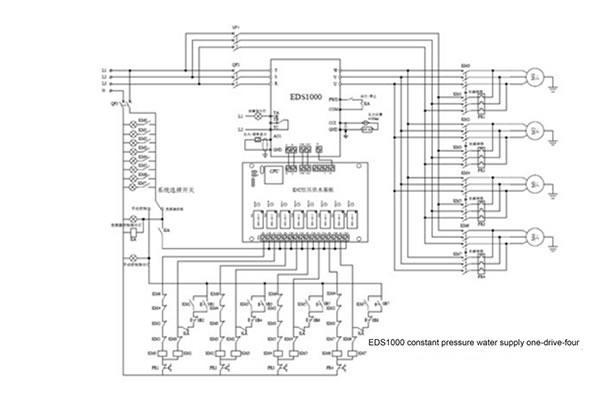

Conexión: (existe un diagrama de cableado)

Para más detalles por favor descargue el siguiente documento:
EDS1000 de cuatro modos de aplicación - un accionamiento para agua de presión constante PDF
