Introducción del equipo

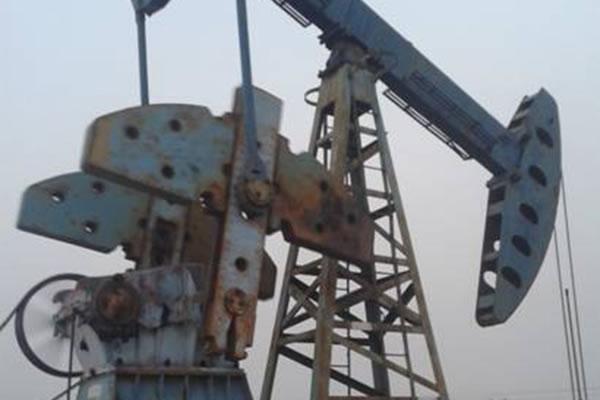

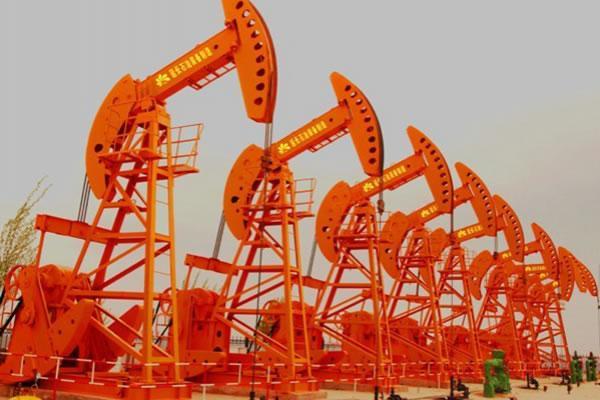

Unidad de bomba de corriente de viga elevadora es una de las principales unidades de bombas de aceite. Consiste en un cabezal de tracción- viga elevadora- biela de conexión- engranaje de biela, caja de reducción, equipo de potencia y dispositivos auxiliares.

En estado de operación, el motor arranca la tracción y pasa a través de la caja de reducción, el engranaje de biela, y luego cambia al movimiento de subida y bajada del cabezal de tracción. El cabezal de tracción tira el émbolo de las bombas de aceite realizando el movimiento hacia arriba y hacia abajo a través de la varilla de conexión y de succión.

Características
1. Unidad con estructura razonable, operación confiable, bajo ruido, mantenimiento conveniente
2. La viga elevadora es de tipo caja o estructura de viga de acero, con alta intensidad, buena rigidez y capacidad de carga
3. La caja de reducción adopta un diseño de espina de pez y engranajes en forma de diente circular doble. Puede lograr una precisión mecanizada, gran capacidad de carga y larga vida útil.
4. El cabezal de tracción puede realizar el movimiento de cambio elevando y cambiando de lado
5. Estructura con características de frenado anti-abrazo para un rendimiento confiable y seguro.

Condiciones de aplicación
En la aplicación real, se debe agregar la unidad de alimentación de energía (resistencia o unidad de frenado) para evitar que la conducción de la velocidad de la varilla del pistón baje por el cabezal de tracción sobre la velocidad de marcha del motor para generar electricidad al convertidor de impacto.

Establecimiento de parámetros
F0.00=00 F0.02=1 F0.08=60 F0.09=60 F9.01=10 F9.02=5 F9.04=120 F9.09=200 F9.11=1

Modo de conexión (vea el diagrama de conexión siguiente)

Para más detalles por favor descargue el siguiente documento:
Solución para bomba de aceite PDF
