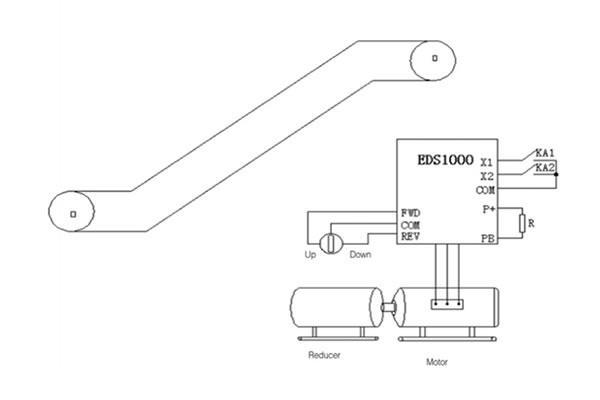

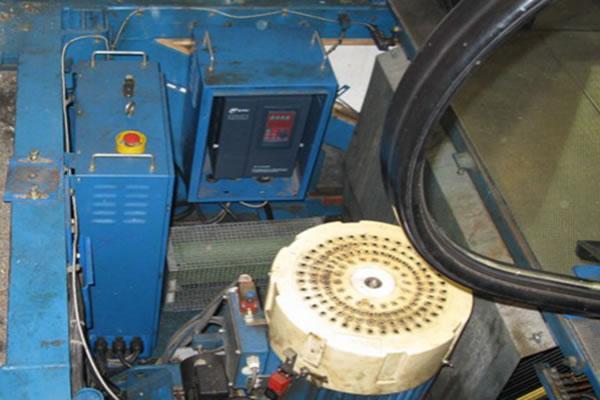

Resumen del equipo
Convertidor, motor, caja de reducción, relés intermedios, interruptor del sensor fotoeléctrico.

Condiciones de aplicación

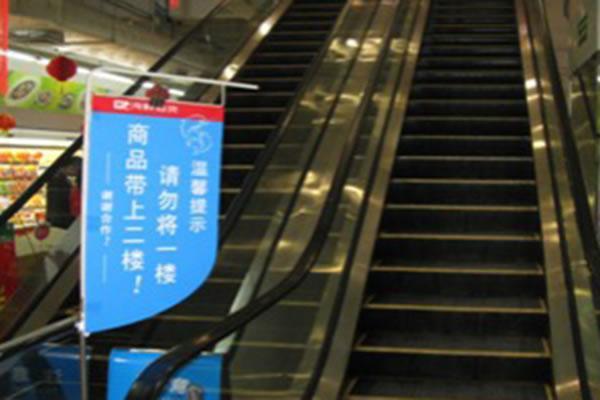

Los sistemas de escaleras mecánicas que encontramos en muchos lugares públicos están diseñados para funcionar a velocidad nominal y sólo es posible reducir el consumo de energía y los costos de mantenimiento con los controles del convertidor.

Ventajas del control por convertidor para escaleras mecánicas
1. El convertidor EDS1000 es un control vectorial de circuito abierto a baja frecuencia con alto par de arranque, y velocidad de respuesta rápida. El par de salida puede alcanzar el 150% del par nominal a 0.5HZ.
2. La función de arranque suave del convertidor puede eliminar el impacto de la corriente del arranque del motor para bajar la corriente de arranque de las escaleras mecánicas.
3. El convertidor presenta una carga capacitiva, puede mejorar los factores de potencia del motor para reducir la pérdida reactiva. Cuando no lleva pasajeros, la escalera mecánica funciona a baja velocidad y reduce el desgaste de los componentes para mejorar la eficiencia y la vida de trabajo.
4. Arranque y parada suave para una operación constante.

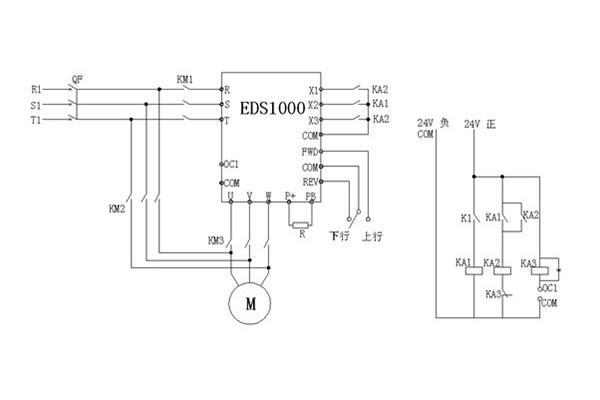

Ajuste de parámetros
F0.00=01 (Nº proporcionado de frecuencia)
F0.01=15Hz (frecuencia de marcha a baja velocidad)
F0.02=1 (control de la terminal)
F0.08=5 (acelerar)
F0.09=5 (desacelerar, para su comodidad ajuste el tiempo de aceleración/desaceleración )
F2.30=50HZ  ( frecuencia correspondiente a la marcha en velocidad nominal)
F5.00=1(interruptor de velocidad alta/baja X1)
F5.01=36 (terminal de restablecimiento del tiempo incorporada X2)
F5.02=37 (terminal de salida del temporizador incorporada X3)
F5.27=T ( tiempo )

Para más detalles por favor descargue el siguiente documento
Soluciones de convertidores bajo consumo ENC para escalera mecánica PDF
