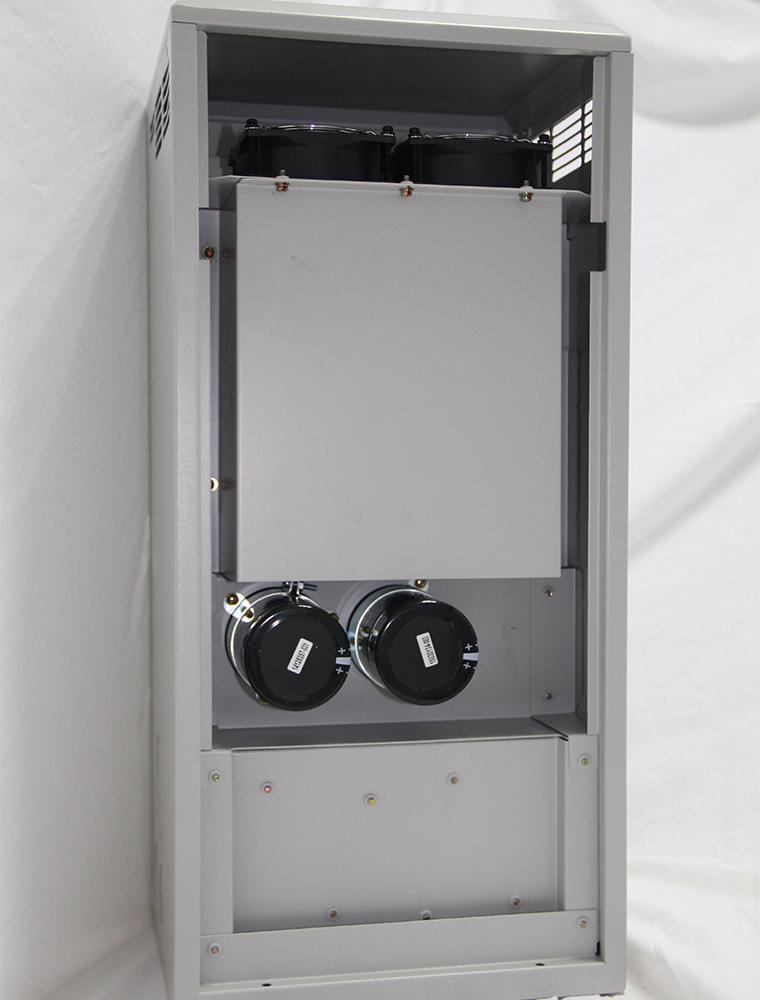

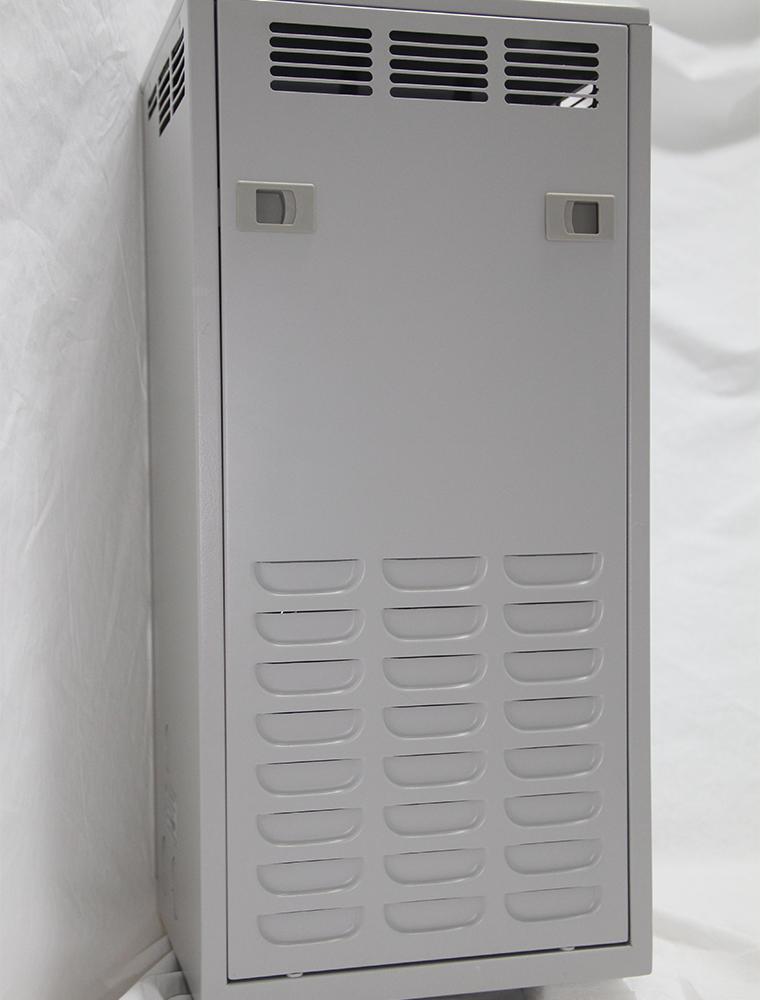

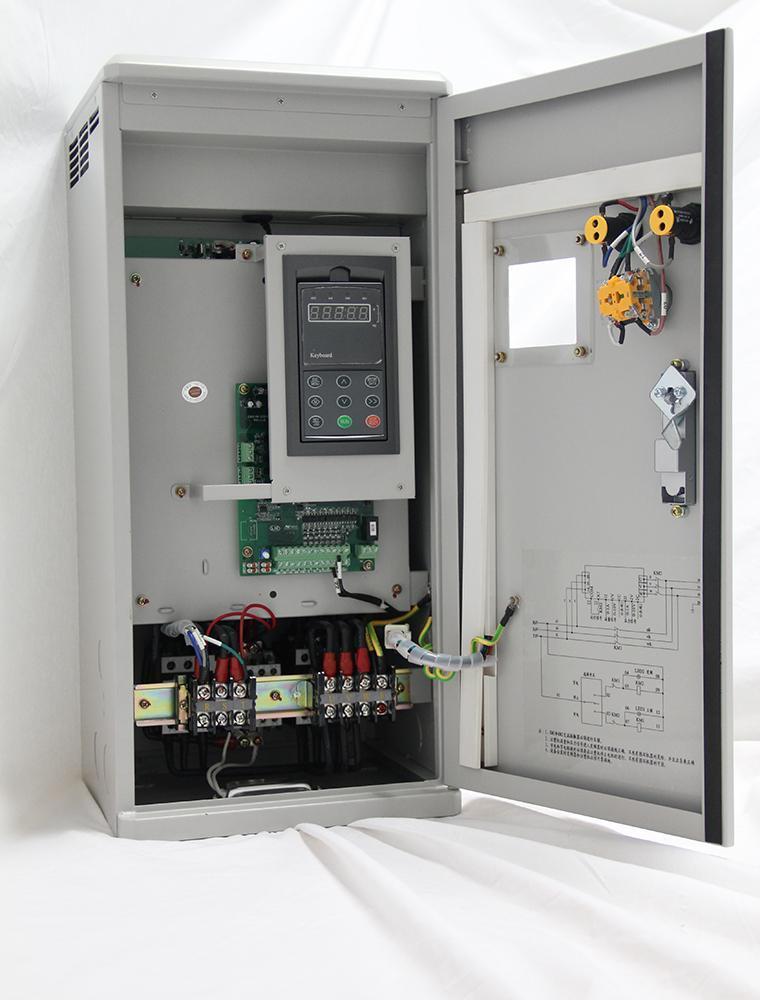

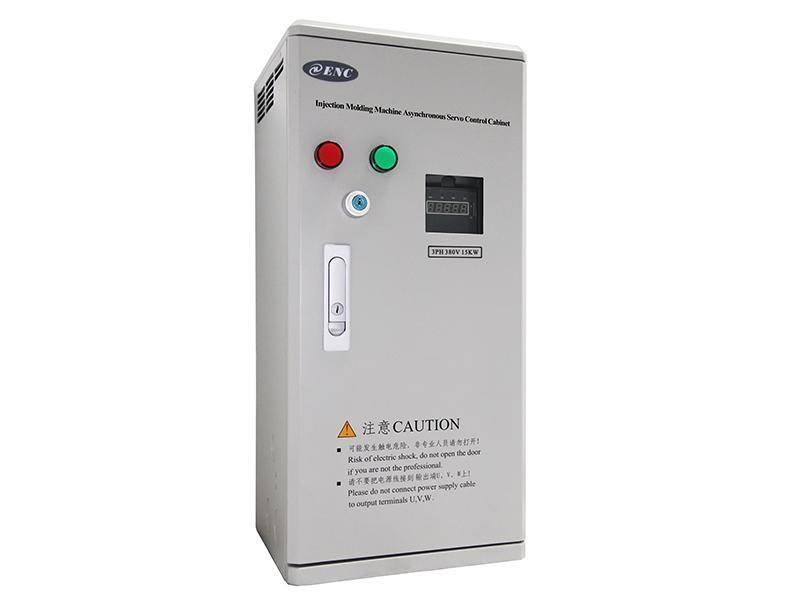

Panel de control VFD para máquina de moldeo por inyección EN606
Descripción
El panel de control VFD para máquina de moldeo por inyección EN606 es un panel de control de servo asíncrono que se enfoca en el ahorro de energía para las máquinas de moldeo por inyección. El panel de control logra una precisión de control y requisitos de velocidad de respuesta de todo tipo de dispositivos de moldeo por inyección, y le proporciona excelentes beneficios al usuario en lo que respecta al consumo de energía.
Rango de potencia
Trifásica de 380V: 7.5KW-75KW
Aplicación
El panel de control VFD para máquina de moldeo por inyección EN606 se puede utilizar no solo en aplicaciones de moldeo por inyección, como el procesamiento de plástico, sino también en la fabricación de accesorios para automóviles y máquinas de fundición a presión.
| Ítem | Descripción del ítem | ||
| Entrada | Voltaje nominal, frecuencia | Trifásico de 380V Grado: 3 fases de 380V, 50Hz/60Hz | |
| Rango de voltaje permitido | 320～460V | ||
| Salida | Voltaje | 0～380V | |
| Frecuencia | 0～600Hz | ||
| Capacidad de sobrecarga | 150% de la corriente nominal por 1 minuto | ||
| Rendimiento de control | Modo de control | Control vectorial, control V/F de circuito cerrado | |
| Precisión del control de velocidad | ±0.5% de la velocidad síncrona nominal ( control vectorial); ±1% de la velocidad síncrona nominal (V/F control); | ||
| Rango de regulación de velocidad | 1: 100 ( control vectorial); 1: 50 ( control V/F); | ||
| Par de arranque | 1.0Hz: 150% del par nominal (control V/F); 0.5Hz: 150% del par nominal (control vectorial); | ||
| Fluctuación de velocidad | ±0.3% de la velocidad síncrona (control vectorial); | ||
| Precisión del control del par | ±10% del par nominal (control vectorial); | ||
| Respuesta del par | ≤20ms (control vectorial); | ||
| Precisión de la frecuencia | Ajuste digital: frecuencia máxima ×±0.01%; Ajuste analógico: frecuencia máxima ×±0.5% | ||
| Resolución de la frecuencia | Configuración analógica | 0.1% de la frecuencia máxima | |
| Precisión del ajuste digital | 0.01Hz | ||
| Impulso exterior | 0.1% de la frecuencia máxima | ||
| Aumento de par | Aumento de par automático; aumento de par manual 0.1～12.0% | ||
| Curva V/F (Voltaje, características de la frecuencia) | Frecuencia nominal configurada en un rango de 5～650Hz, por medio de la elección del par constante, par regresivo 1, par regresivo 2, par regresivo 3, V/F autodefinido total 5 tipos de curvas. | ||
| Curva de aceleración-desaceleración | Dos modos: aceleración y desaceleración en línea recta, aceleración y desaceleración de la curva S, 15 tipos de aceleración y desaceleración, unidad de tiempo (0.01s, 0.1s, 1s) para elegir, tiempo máximo de 1000 minutos. | ||
| Freno DC | Opción de acción de arranque, detención, frecuencia de acción 0～15Hz, corriente de acción 0～100% de la corriente nominal, tiempo de ación 0～30.0s | ||
| Trote | Rango de frecuencia de trote: 0Hz～frecuencia límite; tiempo de aceleración y desaceleración del trote 0.1～6000.0 segundos para configuración. | ||
| Velocidad de marcha de múltiples secciones | Realizado por el PLC incorporado o la terminal de control; con 15 velocidades por sección, cada velocidad de sección con tiempo de aceleración desaceleración por separado; con PLC integrado puede lograr la reserva cuando se corta la energía. | ||
| Controlador interior PID | Conveniente para hacer sistemas de control de circuito cerrado | ||
| Marcha bajo consumo automática | Optimiza la curva V / F automáticamente para lograr un ahorro de energía de acuerdo con el estado de la carga. | ||
| Regulación del voltaje automática (AVR) | Mantiene automáticamente el voltaje de salida constante, cuando el voltaje de la red eléctrica fluctúa | ||
| Límite de corriente automático | Limita automáticamente la corriente de marcha para evitar la sobretensión frecuente que puede causar un disparo. | ||
| Modulación de portadora | Modula la onda portadora automáticamente de acuerdo con la característica de carga. | ||
| Reinicio de seguimiento de velocidad | Hace que el motor rotativo arranque suavemente sin choques. | ||
| Función de marcha | Canal especificado para la orden de marcha | La especificación del teclado, la terminal de control y la comunicación se pueden cambiar a través de varios medios. | |
| Canal especificado para la frecuencia de marcha | Especificación de canal principal y auxiliar para realizar un ajuste principal y un control fino. Especificación digital, analógica, del pulso, del ancho del pulso, de la comunicación y otros, las cuales se pueden cambiar de muchas maneras en cualquier momento. | ||
| Función de enlace | El canal de comando de ejecución y el canal especificado de frecuencia pueden enlazarse aleatoriamente y conmutar de forma sincronizada | ||
| Características de entrada / salida | Canal de entrada digital | Canal 8 para entrada digital universal, frecuencia máxima 1KHz, el canal 1 se puede utilizar como canal de entrada de pulso, entrada máxima 50KHz, se puede ampliar al canal 14. | |
| Canal de entrada analógico | Canal 2 para canal de entrada analógica, AI1 puede elegir salida de 4 ~ 20mA o 0 ~ 10V, AI2 es canal de entrada diferencial, se puede optar por 4 ~ 20mA o -10 ~ 10V, I1 o entrada I2:0～1A, V1 o entrada V2:0～10V. | ||
| Canal de salida del pulso | Salida de señal de onda cuadrada de pulso de 0.1 ~ 20KHz para lograr frecuencia establecida, frecuencia de salida y otra salida física. | ||
| Canal de salida analógica | El canal 2 es la salida de señal analógica, AO1 puede seleccionar 4 ~ 20mA o 0 ~ 10V, AO2 puede seleccionar 4 ~ 20mA o 0 ~ 10V para realizar la salida de frecuencia física como frecuencia de ajuste y frecuencia de salida, y puede extenderse a la salida analógica del canal 4. | ||
| Función única | Límite de corriente rápido | Limite la sobre-corriente del inversor al punto más grande y haga que funcione de manera más estable. | |
| Control de un pulso | Adecuado para el sitio de trabajo donde se necesita un botón para controlar el inicio y la detención del inversor, primero presione para iniciar, luego presione para detener, y repita el ciclo. Es muy simple y confiable. | ||
| Control de largo fijo | Realiza control de longitud fijada | ||
| Control de tiempo | Función de control de tiempo: rango de tiempo establecido 0.1Min ～ 6500.0Min | ||
| Terminal virtual | Cinco conjuntos de entrada / salida virtuales IO permiten un control lógico simple. | ||
| Teclado | Pantalla LED | Los parámetros como frecuencia de ajuste, frecuencia de salida, voltaje de salida, corriente de salida se pueden visualizar | |
| Bloqueo por botón | Bloquea todos o parte de los botones | ||
| Función de protección | Prueba cortocircuitos en el encendido del motor, protección de pérdida de fase de entrada y salida, protección de sobrecorriente, protección de sobrevoltaje, protección de bajo voltaje, protección de sobrecalentamiento, protección de sobrecarga, protección de baja carga, protección de absorción del relé, protección de terminal y protección anti-detención en cortes de energía. | ||
| Ambiente | Lugar de aplicación | En interiores, no lo exponga la luz del sol, al polvo, a gases corrosivos, a gases inflamables, a la niebla de aceite, al vapor, a gotas de agua ni a sal, etc. | |
| Altitud | Por debajo de los 1000 metros. (por encima de los 1000 metros para usarlo se requiere reducir el volumen, reducir la corriente alrededor del 10% de la corriente nominal por 1000 metros de alto) | ||
| Temperatura ambiente | -10℃～+40℃ ( temperatura ambiente entre 40℃～50℃, necesita reducir el volumen o fortalecer el disipador de calor) | ||
| Humedad del ambiente | Menor al 95%RH, sin condensación de agua | ||
| Vibración | Menor a 5.9 M/S²(0.6g) | ||
| Temperatura de almacenamiento | -40℃～+70℃ | ||
| Estructura | Nivel de protección | IP20 | |

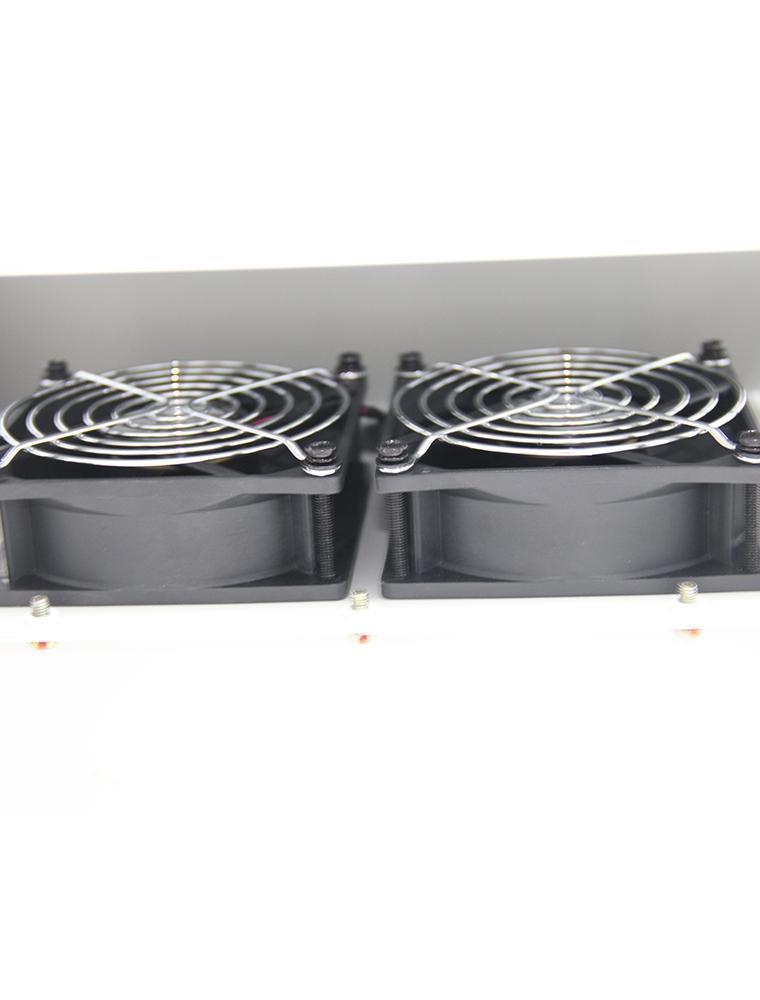

| Modo de refrigeración | Refrigeración forzada por aire y natural | ||
| Modo de instalación | Instalación en gabinete | ||
| Voltaje de entrada | Tipo de convertidor | Corriente de salida nominal (A) | Motor adaptable (KW) | Tamaño del empaque (cm) | P.B.(KG) |
| 3 fases 380V | EN606-4T0075 | 17 | 7.5 | 67*39*37 | 20 |
| EN606-4T0110 | 25 | 11 | 67*39*37 | 22 | |
| EN606-4T0150 | 33 | 15 | 70*39*36.5 | 25 | |
| EN606-4T0185 | 39 | 18.5 | 78*43.5*41 | 35 | |
| EN606-4T0220 | 45 | 22 | 78*43.5*41 | 35 | |
| EN606-4T0300 | 60 | 30 | 89*42*47 | 40 | |
| EN606-4T0370 | 75 | 37 | 89*42*47 | 40 | |
| EN606-4T0450 | 91 | 45 | 102*56*57 | 65 | |
| EN606-4T0550 | 112 | 55 | 102*56*57 | 65 | |
| EN606-4T0750 | 150 | 75 | 138*79*75 | 155 |
Características
1. Grandes ventajas de rendimiento: El panel de control VFD para máquina de moldeo por inyección EN606 adopta el algoritmo creativo y avanzado de control del vector de flujo, lo que resulta en un fuerte par de salida, respuesta rápida logrando una aceleración en 0.1 segundos. El controlador limita rápidamente la corriente para garantizar un funcionamiento estable sin sobretensión y, por lo tanto, una mayor eficiencia de producción de las máquinas de moldeo por inyección.
2. Métodos de control para moldeo por inyección de integración única: El panel de control VFD para máquina de moldeo por inyección EN606 ofrece dos canales de aislamiento mutuo (para voltaje o corriente) que soportan la conexión directa con las máquinas de moldeo por inyección. El panel de control utiliza técnica de memorización de curva de proceso de tres vías para que no se requiera más ajuste de parámetros en el cambio de moldes.
3. Sorprendente resultado de aplicación: El panel de control VFD para máquina de moldeo por inyección EN606 logra un buen resultado en el ahorro de energía, con una tasa regular del 30% al 70%. El panel de control también cuenta con una instalación conveniente, no se necesita cambiar los motores eléctricos o bombas de aceite, y garantiza un corto período de recuperación.
Manual EN606 PDF
