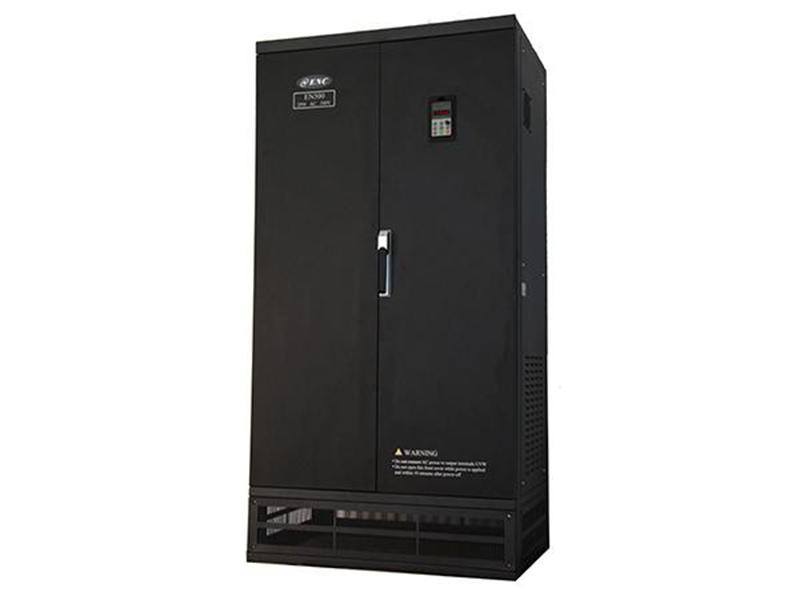

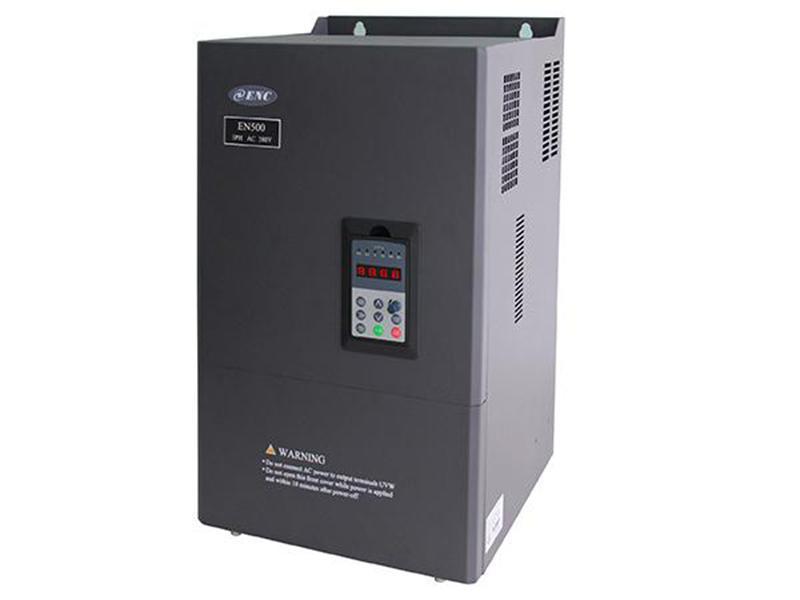

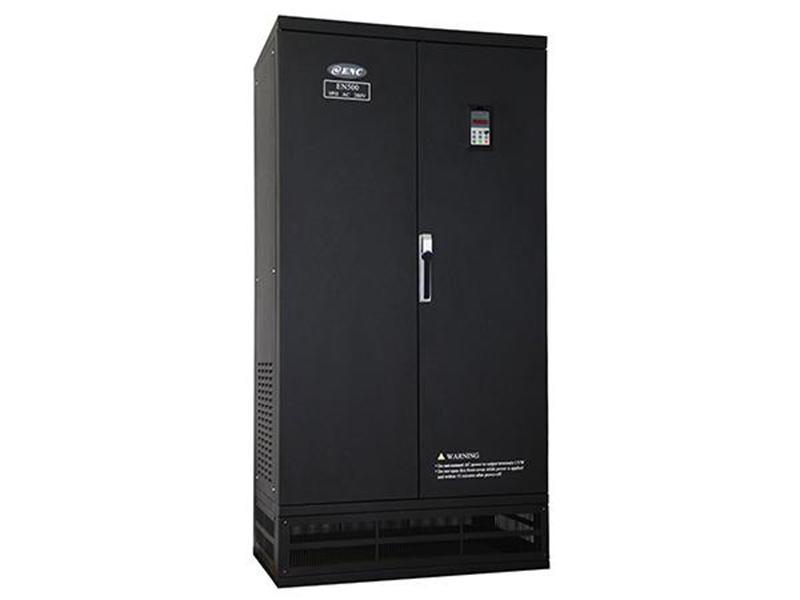

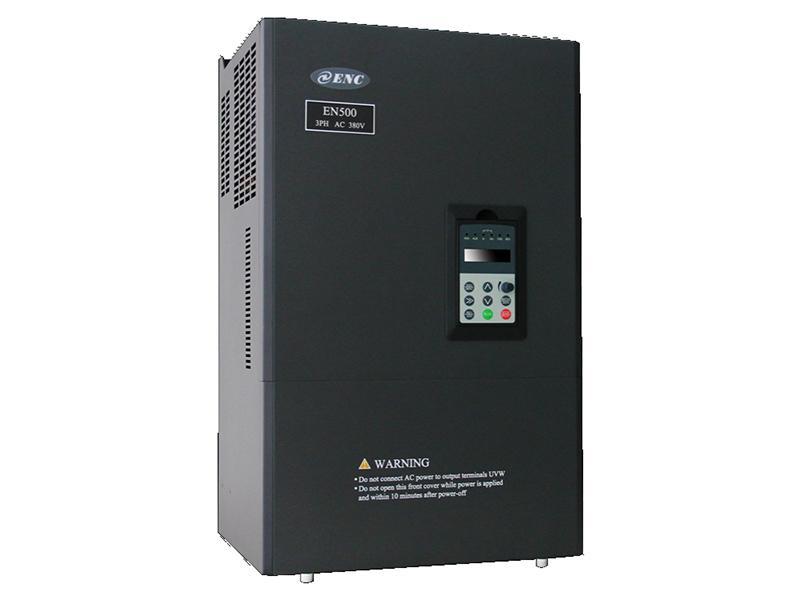

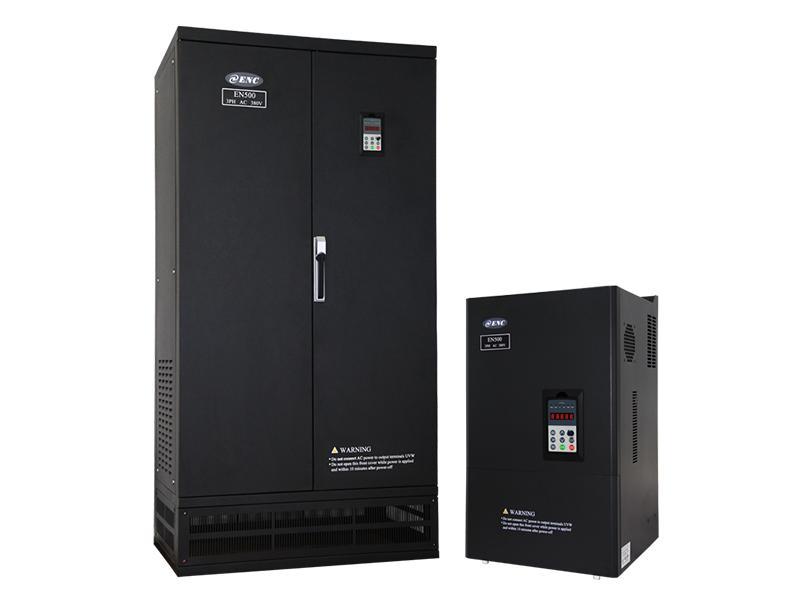

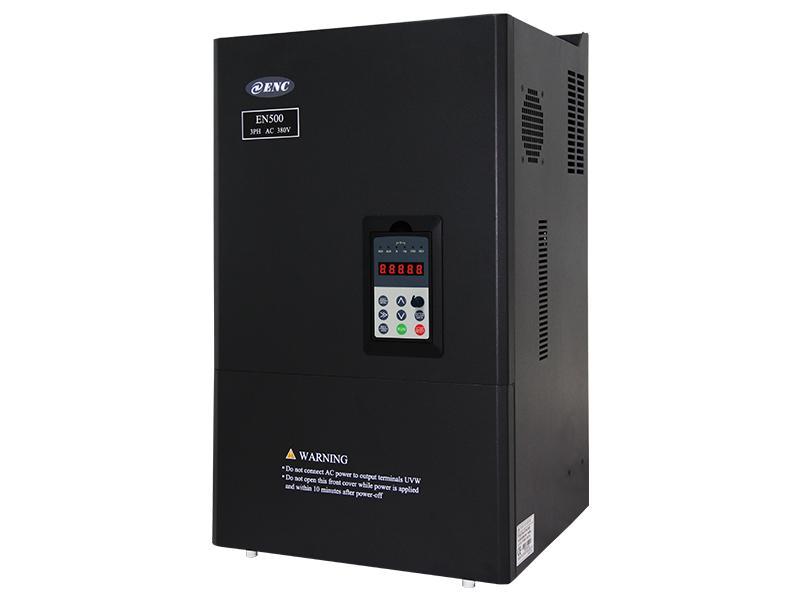

Variador de frecuencia de vector de flujo EN500
Rango de potencia
Trifásico de 380V: 75KW-630KW
Aplicación
El variador de frecuencia de vector de flujo EN500 se puede utilizar en herramientas de procesamiento de metal, maquinaria para procesamiento de plástico, herramientas mecánicas CNC, dispositivos de impresión, la industria del teñido, fabricación de papel, obras públicas, proyectos de suministro de agua y sistemas de eliminación de aguas residuales. Las industrias de textiles, de refrigeración, del cemento y de la cerámica también son testigos de una amplia aplicación del variador de frecuencia.
| Ítem | Descripción del ítem | ||||
| Entrada | Voltaje nominal, frecuencia | 3 fases 380V Grado: 3 fases 380V, 50Hz/60Hz | |||
| Rango de voltaje de trabajo permitido | 3 fases 380V Grado: 320~460V | ||||
| Salida | Voltaje | 0~380V | |||
| Frecuencia | 0~600Hz | ||||
| Capacidad de sobrecarga | Tipo G:150% de corriente nominal por 1 minuto Tipo P:120% de corriente nominal por 1 minuto | ||||
| Rendimiento de control | Modo de control | Control vectorial, control vectorial por PG, control de circuito cerrado V/F, control de par, control de par PG | |||
| Precisión del control de velocidad | ±0.5% velocidad síncrona nominal ( control vectorial); ±0.1% velocidad síncrona nominal (control vectorial PG); ±1% velocidad síncrona nominal (control V/F); | ||||
| Rango de regulación de velocidad | 1: 2000 (control vectorial PG) 1: 100 (control vectorial); 1: 50 (control V/F); | ||||
| Par de arranque | 1.0Hz: 150% del par nominal (control V/F control); 0.5Hz: 150% del par nominal ( control vectorial); 0Hz: 180% del par nominal ( control vectorial PG); | ||||
| Fluctuación de velocidad | ±0.3% velocidad síncrona nominal (vector control); ±0.1% velocidad síncrona nominal (PG vector control); | ||||
| Precisión del control del par | ±10% par nominal (control vectorial， control del par); ±5% del par nominal (control vectorial PG, control del par PG). | ||||
| Respuesta del par | ≤20ms (control vectorial); ≤10ms (control vectorial PG); | ||||
| Precisión de la frecuencia | Configuración digital: frecuencia máxima×±0.01%; Configuración analógica: frecuencia máxima ×±0.5% | ||||
| Resolución de frecuencia | Configuración analógica | 0.1% de frecuencia máxima | |||
| Precisión del ajuste digital | 0.01Hz | ||||
| Impulso exterior | 0.1% de frecuencia máxima | ||||
| Aumento de par | Aumento de par automático; aumento de par manual 0.1~12.0% | ||||
| Curva V/F (Voltaje, características de la frecuencia) | Frecuencia nominal configurada en un rango de 5～650Hz, por medio de la elección del par constante, par regresivo 1, par regresivo 2, par regresivo 3, V/F autodefinido total 5 tipos de curvas. | ||||
| Curva de aceleración-desaceleración | Dos modos: aceleración y desaceleración en línea recta, aceleración y desaceleración de la curva S, 15 tipos de aceleración y desaceleración, unidad de tiempo (0.01s, 0.1s, 1s) para elegir, tiempo máximo de 1000 minutos. | ||||
| Freno | Freno de potencia | EN600 trifásico 15KW y por debajo del rango de potencia con unidad de freno incorporada, sólo agregue el resistor del freno entre (+) y PB. 18.5KW y por arriba del rango de potencia se puede agregar la unidad de freno entre (+) y (-) fuera; o unidad de freno de conexión agregada mediante la adición del resistor del freno entre (+) y PB. La serie EN500 puede conectar la unidad de freno entre (+) y (-) afuera. | |||
| Freno DC | Arranque, acción de detención opcional, frecuencia de acción 0～15Hz, corriente de acción 0～100% de la corriente nominal, tiempo de acción 0～30.0s | ||||
| trote | Rango de frecuencia de trote: 0Hz～frecuencia límite; tiempo de aceleración y desaceleración del trote 0.1～6000.0 segundos para configuración. | ||||
| Velocidad de marcha de múltiples secciones | Realizado por el PLC incorporado o la terminal de control; con 15 velocidades por sección, cada velocidad de sección con tiempo de aceleración desaceleración por separado; con PLC integrado puede lograr la reserva cuando se corta la energía. | ||||
| Controlador interior PID | Conveniente para hacer sistemas de control de circuito cerrado | ||||
| Marcha bajo consumo automática | Optimiza la curva V / F automáticamente para lograr un ahorro de energía de acuerdo con el estado de la carga. | ||||
| Regulación del voltaje automática (AVR) | Mantiene automáticamente el voltaje de salida constante, cuando el voltaje de la red eléctrica fluctúa. | ||||
| Límite de corriente automático | Limita automáticamente la corriente de marcha para evitar la sobretensión frecuente que puede causar un disparo. | ||||
| Modulación de portadora | Modula la onda portadora automáticamente de acuerdo con la característica de carga. | ||||
| Reinicio de seguimiento de velocidad | Hace que el motor rotativo arranque suavementesin choques. | ||||
| Función de marcha | Canal especificado para la orden de marcha | La especificación del teclado, la terminal de control y la comunicación se pueden cambiar a través de varios medios. | |||
| Canal especificado para la frecuencia de marcha | Especificación de canal principal y auxiliar para realizar un ajuste principal y un control fino. Especificación digital, analógica, del pulso, del ancho del pulso, de la comunicación y otros, las cuales se pueden cambiar de muchas maneras en cualquier momento. | ||||
| Función de enlace | El canal de comando de ejecución y el canal especificado de frecuencia pueden enlazarse aleatoriamente y conmutar de forma sincronizada | ||||
| Características de entrada/salida | Canal de entrada digital | Canal 8 para entrada digital universal, frecuencia máxima 1KHz, el canal 1 se puede utilizar como canal de entrada de pulso, entrada máxima 50KHz, se puede ampliar al canal 14. | |||
| Canal de entrada analógico | AI1 puede elegir salida de 4 ~ 20mA o 0 ~ 10V, AI2 es canal de entrada diferencial, se puede optar por 4 ~ 20mA o -10 ~ 10V, se puede ampliar a la entrada analógica del canal 4. | ||||
| Canal de salida del pulso | Salida de señal de onda cuadrada de pulso de 0.1 ~ 20KHz para lograr frecuencia establecida, frecuencia de salida y otra salida física | ||||
| Canal de salida analógico | AO1 puede seleccionar 4 ~ 20mA o 0 ~ 10V, AO2 puede seleccionar 4 ~ 20mA o 0 ~ 10V para realizar la salida de frecuencia física como frecuencia de ajuste y frecuencia de salida, y puede extenderse a la salida analógica del canal 4. | ||||
| Función exclusiva | Límite de corriente rápido | Limite la sobre-corriente del inversor al punto más grande y haga que funcione de manera más estable | |||
| Control de un pulso | Adecuado para el sitio de trabajo donde se necesita un botón para controlar el inicio y la detención del inversor, primero presione para iniciar, luego presione para detener, y repita el ciclo. Es muy simple y confiable. | ||||
| Control de largo fijo | Realiza control de longitud fijada | ||||
| Control de tiempo | Función de control de tiempo: rango de tiempo establecido 0.1Min ～ 6500.0Min | ||||
| Terminal virtual | Cinco conjuntos de entrada / salida virtuales IO permiten un control lógico simple. | ||||
| Teclado | Pantalla con teclado | Los parámetros como frecuencia de ajuste, frecuencia de salida, voltaje de salida, corriente de salida se pueden visualizar | |||
| Bloqueo por botón | Bloquea todos o parte de los botones | ||||
| Función de protección | Prueba cortocircuitos en el encendido del motor, protección de pérdida de fase de entrada y salida, protección de sobrecorriente, protección de sobrevoltaje, protección de bajo voltaje, protección de sobrecalentamiento, protección de sobrecarga, protección de baja carga, protección de absorción del relé, protección de terminal y protección anti-detención en cortes de energía. | ||||
| Ambiente | Lugar de aplicación | En interiores, no lo exponga la luz del sol, al polvo, a gases corrosivos, a gases inflamables, a la niebla de aceite, al vapor, a gotas de agua ni a sal, etc. | |||
| Altitud | Por debajo de los 1000 metros. (por encima de los 1000 metros para usarlo se requiere reducir el volumen, reducir la corriente alrededor del 10% de la corriente nominal por 1000 metros de alto) | ||||
| Temperatura ambiente | -10℃～+40℃ ( temperatura ambiente entre 40℃～50℃, necesita reducir el volumen o fortalecer el disipador de calor) | ||||
| Humedad del ambiente | Menor al 95%RH, sin condensación de agua | ||||
| Vibración | Menor a 5.9 M/S²(0.6g) | ||||
| Temperatura de almacenamiento | -40℃~+70℃ | ||||
| Estructura | Nivel de protección | IP20 | |||
| Modo de refrigeración | Refrigeración forzada por aire y natural | ||||
| Modo de instalación | Instalación colgado a la pared o en el gabinete | ||||
| Voltaje de entrada | Tipo de convertidor | Corriente de salida nominal (A) | Motor adaptable (KW) | Tamaño del empaque (cm) | P.B.(KG) |
| 3 fases 380V | EN500-4T0750G/0900P | 150/176 | 75/90 | 69*46*56 | 50 |
| EN500-4T0900G/1100P | 176/210 | 90/110 | 69*46*56 | 60 | |
| EN500-4T1100G/1320P | 210/253 | 110/132 | 78*52*56 | 80 | |
| EN500-4T1320G/1600P | 253/304 | 132/160 | 78*52*56 | 80 | |
| EN500-4T1600G/2000P | 304/380 | 160/200 | 110*60*60 | 125 | |
| EN500-4T2000G/2200P | 380/426 | 200/220 | 115*62*60 | 145 | |
| EN500-4T2200G/2500P | 426/474 | 220/250 | 115*62*60 | 145 | |
| EN500-4T2500G/2800P | 474/520 | 250/280 | 150*82*65 | 225 | |
| EN500-4T2800G/3150P | 520/600 | 280/315 | 150*82*65 | 225 | |
| EN500-4T3150G/3550P | 600/650 | 315/355 | 150*82*65 | 225 | |
| EN500-4T3550G/3750P | 650/680 | 355/375 | 164*82*65 | 255 | |
| EN500-4T3750G/4000P | 680/750 | 375/400 | 164*82*65 | 255 | |
| EN500-4T4000G/4500P | 750/800 | 400/450 | 164*82*65 | 255 | |
| EN500-4T4500G/5000P | 800/870 | 450/500 | 181*101*80 | 330 | |
| EN500-4T5000G/5600P | 870/940 | 500/560 | 181*101*80 | 335 | |
| EN500-4T5600G/6300P | 940/1100 | 560/630 | 186*106*81 | 370 | |
| EN500-4T6300G | 1100 | 630 | 186*106*81 | 380 |
Características
1. El variador de frecuencia de vector de flujo EN500 soporta múltiples modos de control, incluyendo el control y el control de par, con o sin sensor PG, así como también control V/F de circuito cerrado.
2. El variador de frecuencia admite la personalización del cliente de curvas V/F.
3. El VFD acepta protocolos Modbus y Free como configuración estándar, y admite extensiones de protocolos PROFIBUS-DP, CANopen, y CANlink.
4. Función de copia del teclado.
5. Detección de avería del codificador / manómetro.
6. Controlador PID incorporado.
7. Configuración de frecuencia de canales múltiples.
8. Terminales de E / S programables que aceptan señales activas y pasivas.
9. Configuración de frecuencia de salto para suprimir la resonancia mecánica.
10. Ejecución sin interrupción que resiste apagones.
11. Regulación del voltaje automático.
12. Detección y protección contra sobrecarga y baja tensión.
13. Función de protección y detección inteligente.
14. Reinicio de rastreo de velocidad.
15. El variador de frecuencia de vector de flujo EN500 soporta varios tipos de extensiones.
16. El VFD permite una regulación de velocidad de 16 niveles; cada nivel puede estar opcionalmente ligado a cada intervalo de tiempo de aceleración / deceleración.
Manual EN600 EN500 PDF PDF
Especificación de la serie EN500 y EN600 PDF PDF
