Variador de frecuencia de vector de flujo EN600

  • Variador de frecuencia de vector de flujo EN600
  • Variador de frecuencia de vector de flujo EN600

Descripción
El variador de frecuencia de vector de flujo EN600 utiliza la plataforma de hardware DSP de 32-bit. El VFD adopta un algoritmo avanzado para admitir tanto el control del vector de velocidad como el control del vector de par, habilitado para PG o sin sensor, para una regulación rápida de la corriente de impulso.

Rango de potencia
Monofásico de 220V: 0.4KW-3.7KW
Trifásico de 220V/380V/440V/480V: 0.75KW-55KW

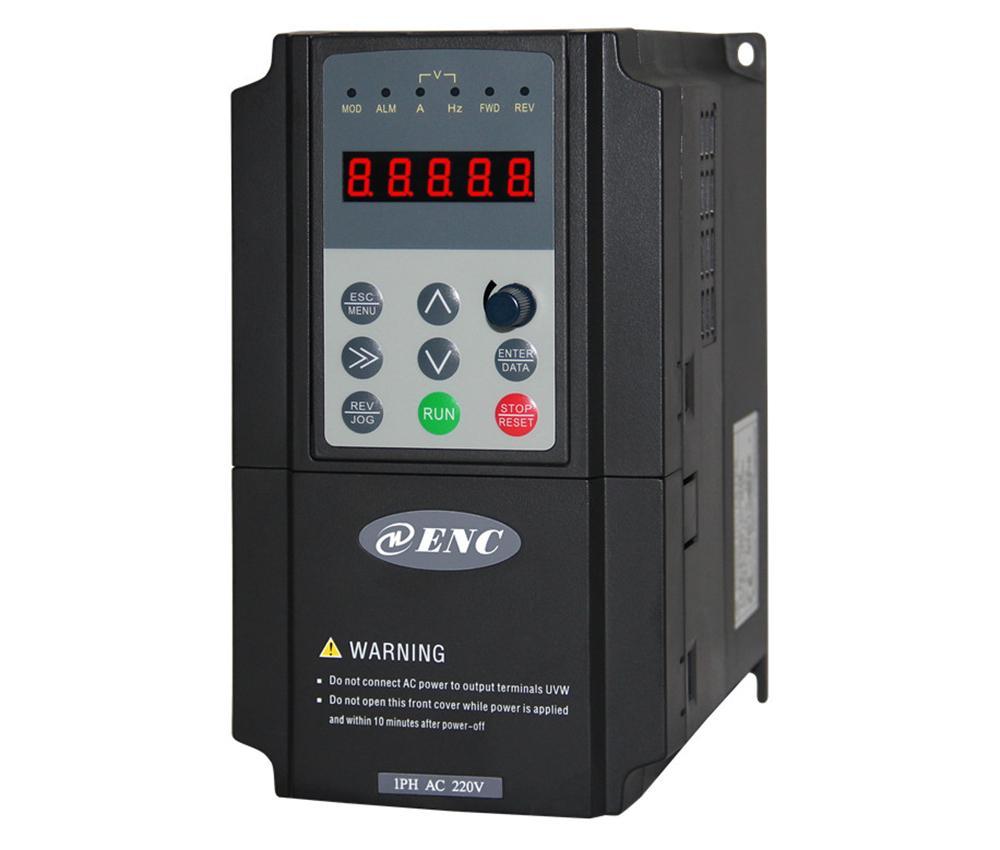

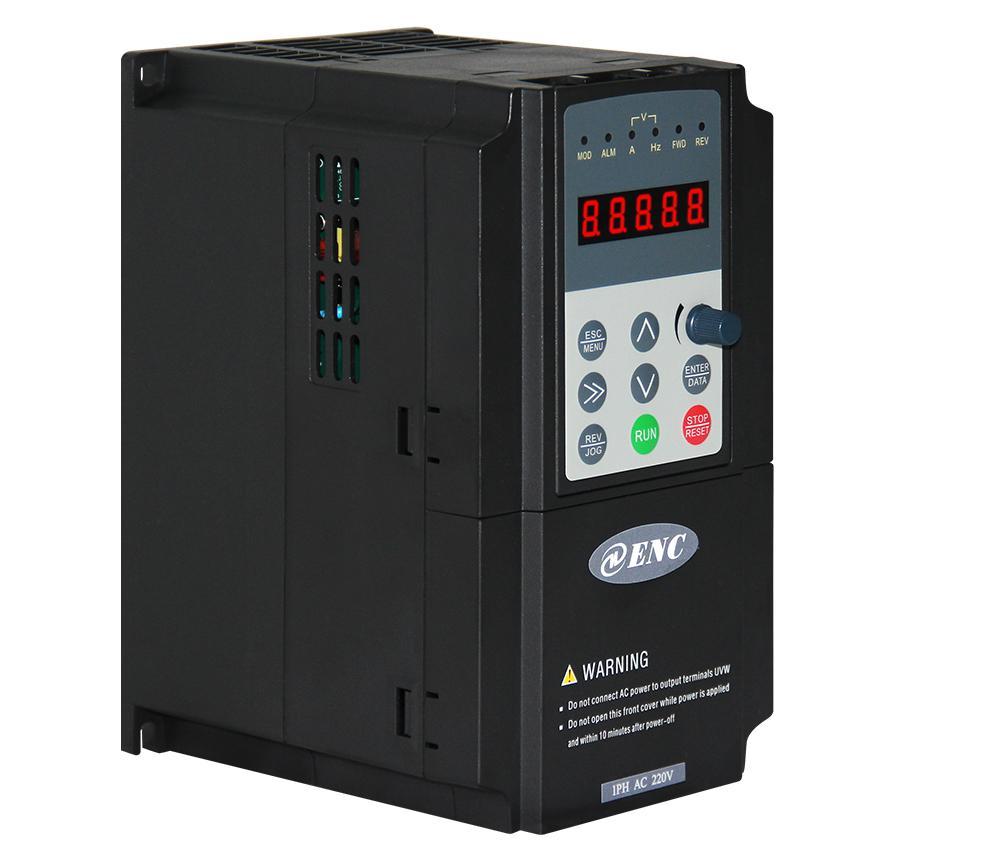

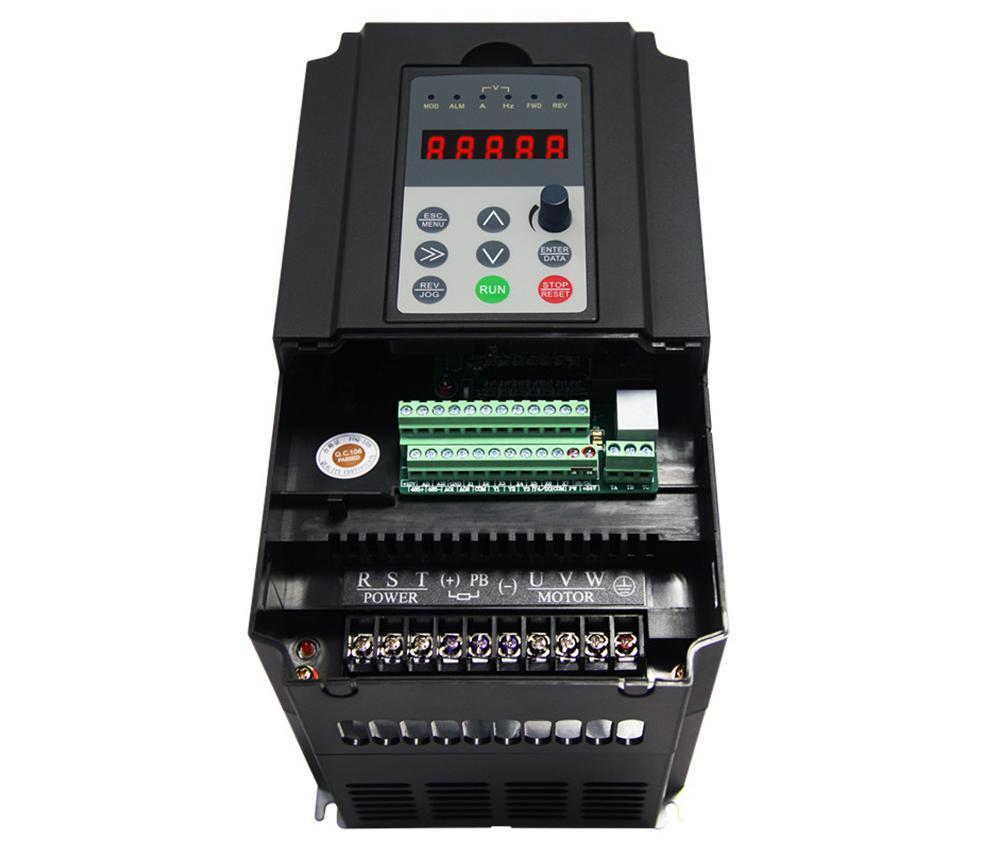

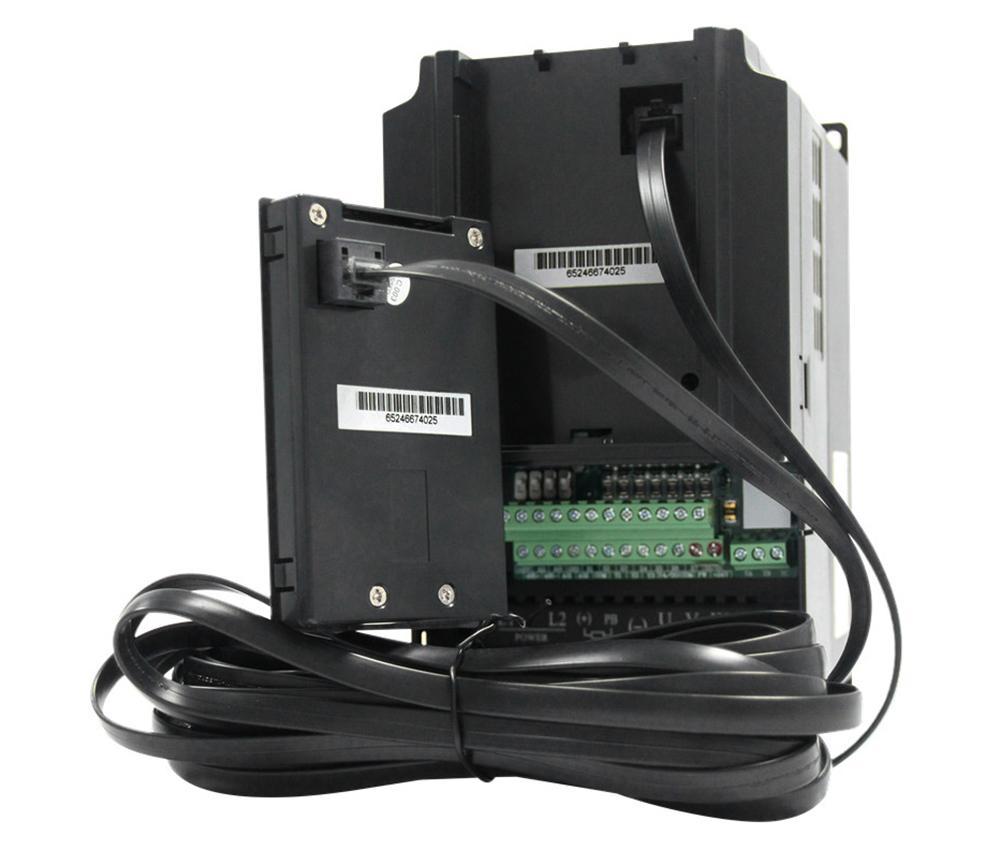

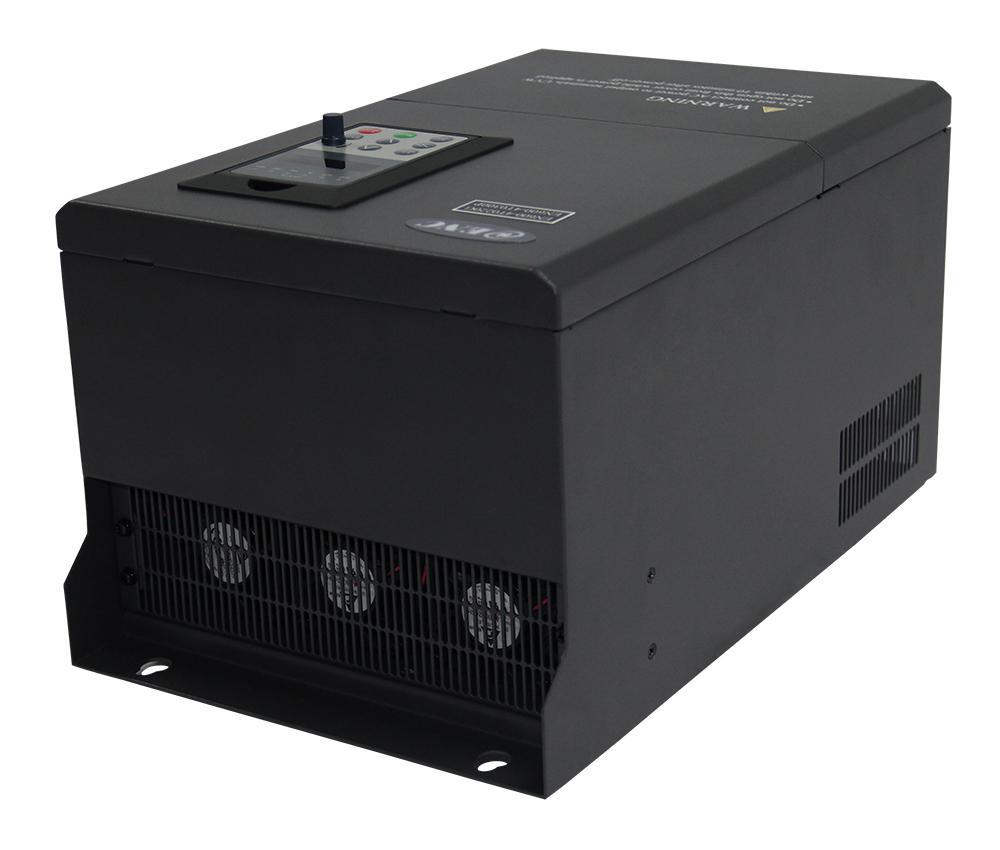

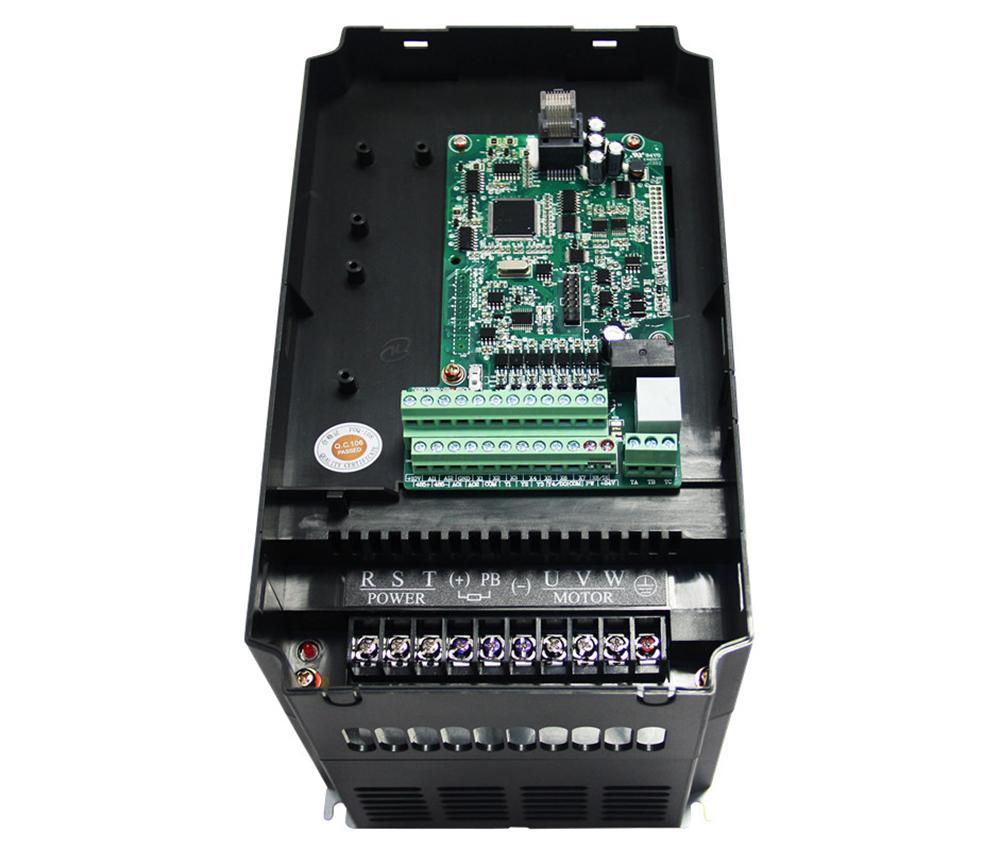

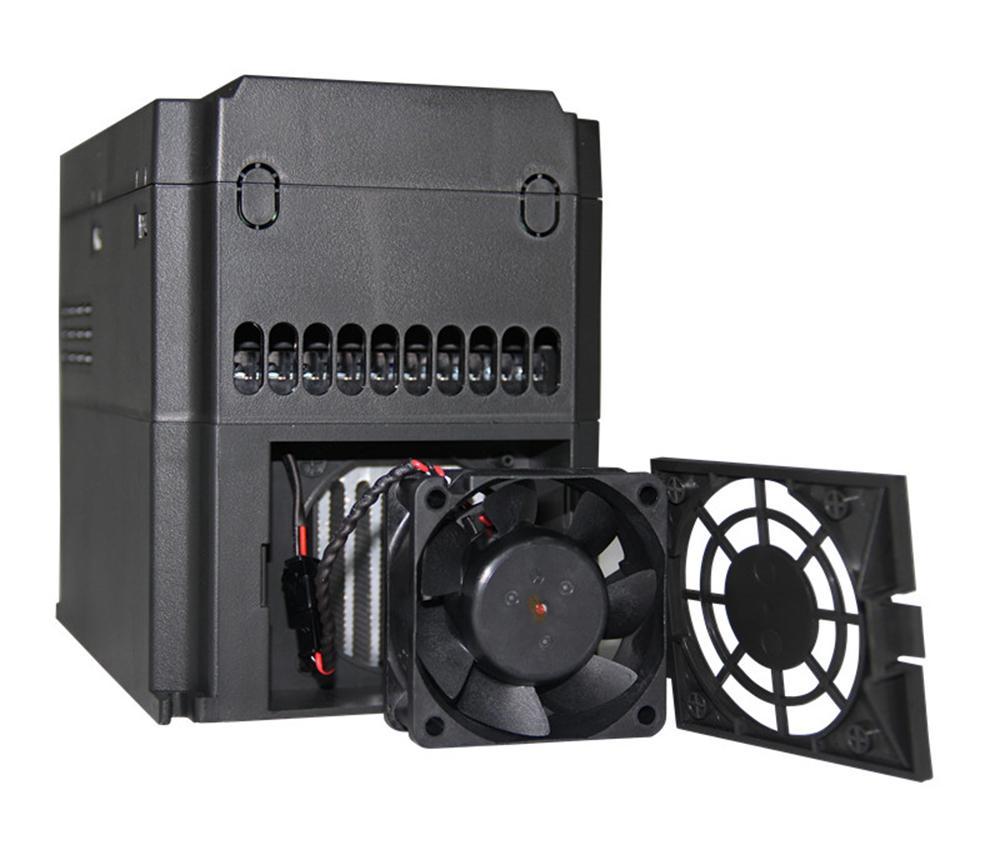

Imágenes en detalle

Aplicación
El variador de frecuencia de vector de flujo EN600 es adecuado para utilizarlo en herramientas para metal, maquinaria para plástico, herramientas de máquina CNC, dispositivos de impresión, la industria del teñido, fabricación de papel, obras públicas, proyectos de suministro de agua y sistemas de eliminación de aguas residuales. Además, el VFD también se utiliza mucho en las industrias textil, de refrigeración, del cemento y de la cerámica.

Especificación
Ítem Descripción del ítem
Entrada Voltaje nominal, frecuencia 1 fase 220V ±15%
3 fases 220V ±15%
3 fases 380V ±15%
3 fases 440V/480V ±15%
Frecuencia de entrada nominal 50/60Hz ±5%
Salida Voltaje 0~tensión de alimentación
Frecuencia 0~600Hz
Capacidad de sobrecarga Tipo G:150%  de corriente nominal por 1 minuto Tipo P:120% de corriente nominal por 1 minuto
Rendimiento de control Modo de control Control vectorial, control vectorial por PG, control de circuito cerrado V/F, control de par, control de par PG
Precisión del control de velocidad ±0.5%  velocidad síncrona nominal ( control vectorial);
±0.1% velocidad síncrona nominal (control vectorial PG);
±1% velocidad síncrona nominal (control V/F);
Rango de regulación de velocidad 1: 2000 (control vectorial PG) ;
1: 100 (control vectorial);
1: 50 (control V/F);
Par de arranque 1.0Hz: 150%  par nominal (control V/F);
0.5Hz: 150% par nominal (control vectorial);
0Hz: 180% par nominal (control vectorial PG);
Fluctuación de velocidad ±0.3% velocidad síncrona nominal (control vectorial);
±0.1% velocidad síncrona nominal (control vectorial PG);
Precisión del control del par ±10% par nominal (control vectorial, torque control);
±5% par nominal (control vectorial PG, PG torque control).
Respuesta del par ≤20ms (control vectorial);
≤10ms (control vectorial PG);
Precisión de la frecuencia Configuración digital:  frecuencia máxima×±0.01%;
Configuración analógica: frecuencia máxima ×±0.5%
Resolución de frecuencia Configuración analógica 0.1%  de frecuencia máxima
Precisión del ajuste digital 0.01Hz
Impulso exterior 0.1% de frecuencia máxima
Aumento de par Aumento de par automático; aumento de par manual 0.1~12.0%
Curva V/F (Voltaje, características de la frecuencia) Frecuencia nominal configurada en un rango de 5～650Hz, por medio de la elección del par constante, par regresivo 1, par regresivo 2, par regresivo 3, V/F autodefinido total 5 tipos de curvas.
Curva de aceleración-desaceleración Dos modos: aceleración y desaceleración en línea recta, aceleración y desaceleración de la curva S, 15 tipos de aceleración y desaceleración, unidad de tiempo (0.01s, 0.1s, 1s) para elegir, tiempo máximo de 1000 minutos.
Freno Freno de potencia EN600 trifásico 15KW y por debajo del rango de potencia con unidad de freno incorporada, sólo agregue el resistor del freno entre (+) y PB. 18.5KW  y por arriba del rango de potencia se puede agregar la unidad de freno entre (+) y (-) fuera; o unidad de freno de conexión agregada mediante la adición del resistor del freno entre (+) y PB. La serie EN500 puede conectar la unidad de freno entre (+) y (-) afuera.
Freno DC Arranque, acción de detención opcional, frecuencia de acción 0～15Hz, corriente de acción 0～100% de la corriente nominal, tiempo de acción 0～30.0s
Trote Rango de frecuencia de trote: 0Hz～frecuencia límite; tiempo de aceleración y desaceleración del trote 0.1～6000.0 segundos para configuración.
Velocidad de marcha de múltiples secciones Realizado por el PLC incorporado o la terminal de control; con 15 velocidades por sección, cada velocidad de sección con tiempo de aceleración desaceleración por separado; con PLC integrado puede lograr la reserva cuando se corta la energía.
Controlador interior PID Conveniente para hacer sistemas de control de circuito cerrado
Marcha bajo consumo automática Optimiza la curva V / F automáticamente para lograr un ahorro de energía de acuerdo con el estado de la carga.
Regulación del voltaje automática (AVR) Mantiene automáticamente el voltaje de salida constante, cuando el voltaje de la red eléctrica fluctúa.
Límite de corriente automático Limita automáticamente la corriente de marcha para evitar la sobretensión frecuente que puede causar un disparo.
Modulación de portadora Modula la onda portadora automáticamente de acuerdo con la característica de carga.
Reinicio de seguimiento de velocidad Hace que el motor rotativo arranque suavemente
Función de marcha Canal especificado para la orden de marcha La especificación del teclado, la terminal de control y la comunicación se pueden cambiar a través de varios medios.
Canal especificado para la frecuencia de marcha Especificación de canal principal y auxiliar para realizar un ajuste principal y un control fino. Especificación digital, analógica, del pulso, del ancho del pulso, de la comunicación y otros, las cuales se pueden cambiar de muchas maneras en cualquier momento.
Función de enlace El canal de comando de ejecución y el canal especificado de frecuencia pueden enlazarse aleatoriamente y conmutar de forma sincronizada
Características de entrada/salida Canal de entrada digital Canal 8 para entrada digital universal, frecuencia máxima 1KHz, el canal 1 se puede utilizar como canal de entrada de pulso, entrada máxima 50KHz, se puede ampliar al canal 14.
Canal de entrada analógico Canal 2 para canal de entrada analógica,  AI1 puede elegir salida de 4 ~ 20mA o 0 ~ 10V, AI2 es canal de entrada diferencial, se puede optar por 4 ~ 20mA o -10 ~ 10V, se puede ampliar a la entrada analógica del canal 4.
Canal de salida del pulso Salida de señal de onda cuadrada de pulso de 0.1 ~ 20KHz para lograr frecuencia establecida, frecuencia de salida y otra salida física.
Canal de salida analógico El canal 2 es la salida de señal analógica,  AO1 puede seleccionar 4 ~ 20mA o 0 ~ 10V, AO2 puede seleccionar 4 ~ 20mA o 0 ~ 10V para realizar la salida de frecuencia física como frecuencia de ajuste y frecuencia de salida, y puede extenderse a la salida analógica del canal 4.
Función exclusiva Límite de corriente rápido Limite la sobre-corriente del inversor al punto más grande y haga que funcione de manera más estable
Control de un pulso Adecuado para el sitio de trabajo donde se necesita un botón para controlar el inicio y la detención del inversor, primero presione para iniciar, luego presione para detener, y repita el ciclo. Es muy simple y confiable.
Control de largo fijo Realiza control de longitud fijada
Control de tiempo Función de control de tiempo: rango de tiempo establecido 0.1Min ～ 6500.0Min
Terminal virtual Cinco conjuntos de entrada / salida virtuales IO permiten un control lógico simple.
Teclado Pantalla con teclado Los parámetros como frecuencia de ajuste, frecuencia de salida, voltaje de salida, corriente de salida se pueden visualizar
Bloqueo por botón Bloquea todos o parte de los botones
Función de protección Prueba cortocircuitos en el encendido del motor, protección de pérdida de fase de entrada y salida, protección de sobrecorriente, protección de sobrevoltaje, protección de bajo voltaje, protección de sobrecalentamiento, protección de sobrecarga, protección de baja carga, protección de absorción del relé, protección de terminal y protección anti-detención en cortes de energía.
Ambiente Lugar de aplicación En interiores, no lo exponga la luz del sol, al polvo, a gases corrosivos, a gases inflamables, a la niebla de aceite, al vapor, a gotas de agua ni a sal, etc.
Altitud Por debajo de los 1000 metros. (por encima de los 1000 metros para usarlo se requiere reducir el volumen, reducir la corriente alrededor del 10% de la corriente nominal por 1000 metros de alto)
Temperatura ambiente -10℃～+40℃ ( temperatura ambiente entre 40℃～50℃, necesita reducir el volumen o fortalecer el disipador de calor)
Humedad del ambiente Menor al 95%RH, sin condensación de agua
Vibración Menor a 5.9 M/S²(0.6g)
Temperatura de almacenamiento -40℃~+70℃
Estructura Nivel de protección IP20
Modo de refrigeración Refrigeración forzada por aire y natural
Modo de instalación Instalación colgado a la pared o en el gabinete
Modelo del producto
Voltaje de entrada Tipo de convertidor Corriente de salida nominal (A) Motor adaptable (KW) Tamaño del empaque (cm) P.B.(KG)
1 fases 220V EN600-2S0004 2.5 0.4 26*17*22 2.5
EN600-2S0007 4 0.75 26*17*22 2.5
EN600-2S0015 7 1.5 26*17*22 2.5
EN600-2S0022 10 2.2 26*17*22 2.5
EN600-2S0037 15 3.7 30*21*25 4
3 fases 380V EN600-4T0007G/0015P 2.3/3.7 0.75/1.5 26*17*22 2.5
EN600-4T0015G/0022P 3.7/5 1.5/2.2 26*17*22 2.5
EN600-4T0022G/0037P 5/8.5 2.2/3.7 26*17*22 2.5
EN600-4T0037G/0055P 8.5 3.7 26*17*22 2.5
EN600-4T0055G/0075P 13/17 5.5/7.5 30*21*25 4
EN600-4T0075G/0110P 17/25 7.5/11 30*21*25 4
EN600-4T0110G/0150P 25/33 11/15 38*26*29 5.5
EN600-4T0150G/0185P 33/39 15/18.5 38*26*29 5.5
EN600-4T0185G/0220P 39/45 18.5/22 49*33.5*29 13.5
EN600-4T0220G/0300P 45/60 22/30 49*33.5*29 13.5
EN600-4T0300G/0370P 60/75 30/37 53*36*32 18.5
EN600-4T0370G/0450P 75/91 37/45 53*36*32 18.5
EN600-4T0450G/0550P 91/112 45/55 62*38.5*36 29.0
EN600-4T0550G/0750P 112/150 55/75 62*38.5*36 29.0

Características
1. Modo de control variable: El modo de control del variador de frecuencia de vector de flujo EN600 abarca control vectorial sin sensor, control de circuito cerrado, control V/F optimizado, soporta control vectorial de velocidad y de par.

2.Excelente rendimiento:El variador de frecuencia de vector de flujo EN600 utiliza su propio algoritmo de control de vector de flujo para lograr una alta precisión, respuesta rápida y tiene excelentes características a baja frecuencia, incluyendo una fluctuación ±0.5% de la velocidad síncrona de trabajo bajo control sin sensor; la fluctuación es ±0.1% bajo control PG y ±1% bajo control V/F.

3.Gran funcionalidad: El variador de frecuencia de vector de flujo EN600 admite varios protocolos como CANOpen, CANLink, Profibus, Modubus y Free. El VFD admite paneles LED de pantalla única / doble local, así como paneles LCD locales y remotos.

4. Seguridad: El variador de frecuencia de vector de flujo EN600 cuenta con varios tipos de protección inteligente y funciones de detección, entre las que se incluyen protecciones contra la pérdida de fase de entrada / salida, cortocircuitos entre fases o fallas de corto a tierra. El VFD también soporta varias extensiones, tales como extensión del bus, extensión de la terminal, extensión del relé y extensión de la señal analógica.

Manual del EN600 EN500 PDF

Especificación de la serie EN500 y EN600 PDF PDF
