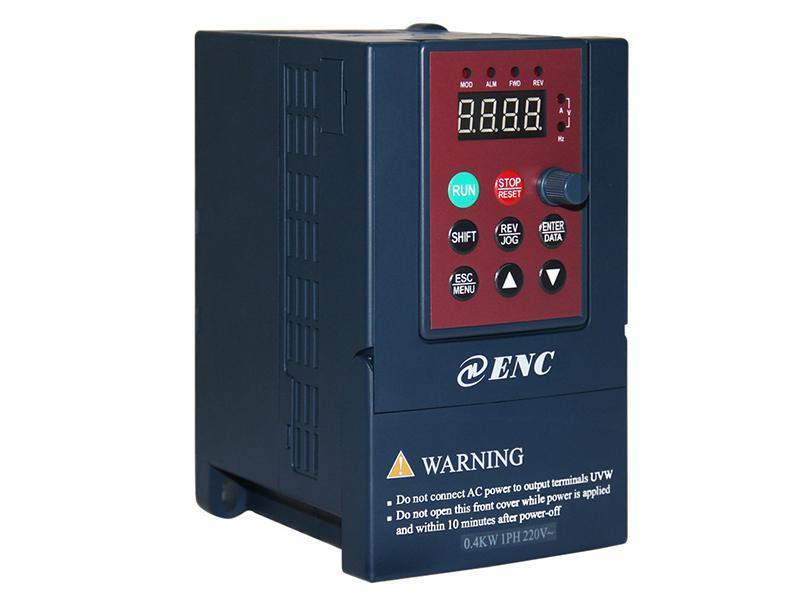

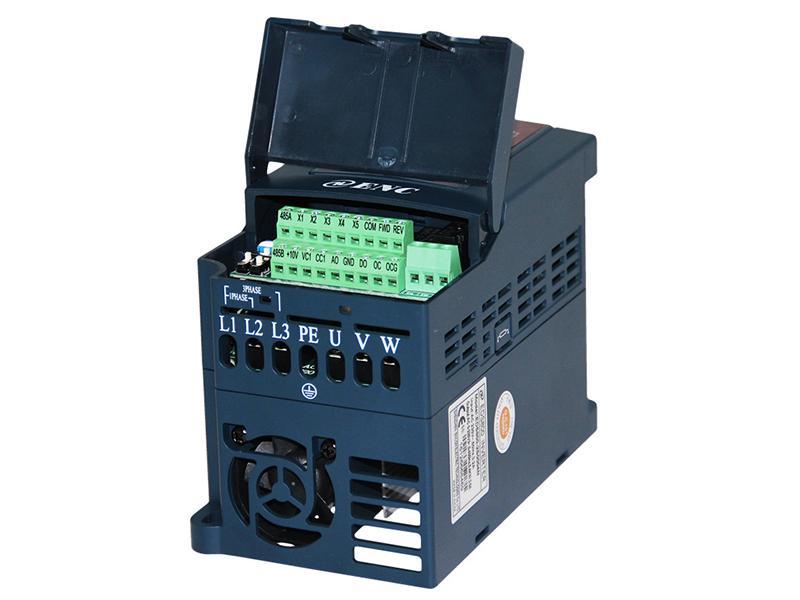

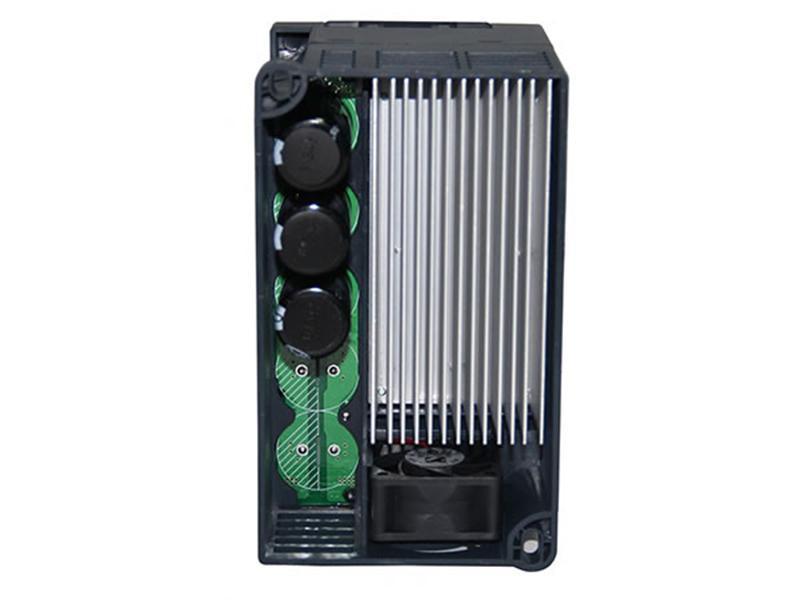

Variador de frecuencia de vector de flujo mini EDS800

  • Variador de frecuencia de vector de flujo mini EDS800
  • Variador de frecuencia de vector de flujo mini EDS800
  • Variador de frecuencia de vector de flujo mini EDS800
  • Variador de frecuencia de vector de flujo mini EDS800

Descripción

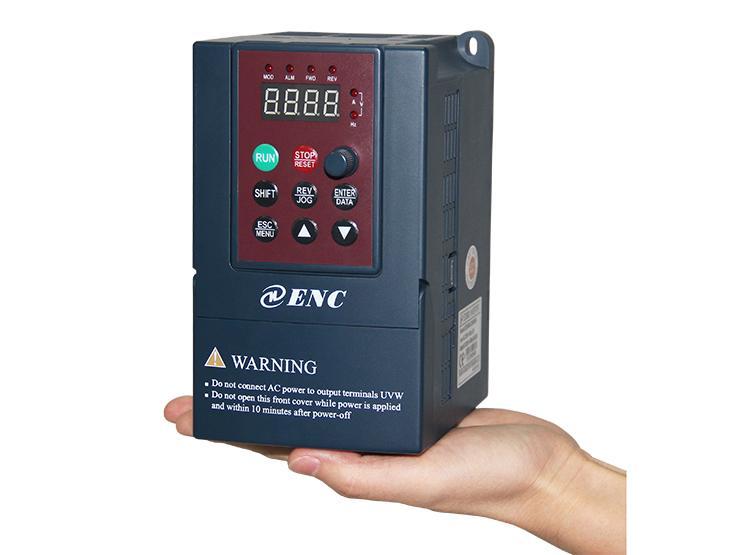

El variador de frecuencia de vector de flujo mini EDS800 tiene un diseño compacto que mide 8.9cm de ancho, 14.85cm de alto y 11.25 de profundidad.

Rango de potencia
220V una fase: 0.2KW-1.5KW
380V tres fases: 0.75KW-1.5KW

Aplicación
El variador de frecuencia de vector de flujo mini EDS800 es adecuado para trabajar como complemento de dispositivos en máquinas procesadoras de alimentos, máquinas de trefilado, máquinas de impresión, aires acondicionados industriales, maquinaria de la industria textil y sistemas de suministro de agua. También se puede usar conforme a las necesidades de las líneas de ensamblaje de plástico, fibra química, azulejos de acero de color y cerámica.

Especificaciones
Ítem Descripción del ítem
Entrada Voltaje nominal, frecuencia 3 fases 380V, 50Hz/60Hz;
una fase 220V, 50Hz/60Hz
Rango de voltaje de trabajo permitido 3 fases: 320V~460V;
voltaje monofásico: 200V~260V
Salida Voltaje 380V grado: 0~380V;
220V grado: 0~220V
Frecuencia 0Hz-400Hz
Capacidad de sobrecarga 150% de corriente nominal por 1 minuto,
200% de corriente nominal por 0.5 segundos；
Rendimiento de control Modo de control Voltaje constante del vector de voltaje espacial óptimo SVPWM. Frecuencia de control V / F
Rango de regulación de velocidad 1:100
Par de arranque 100% del par nominal a baja frecuencia
Precisión en estado estable de la velocidad de marcha ≤±0.5% de la velocidad síncrona nominal
Precisión de frecuencia Configuración digital:  frecuencia máxima×±0.01%;
Configuración analógica: frecuencia máxima ×±0.5%
Resolución de frecuencia Configuración analógica 0.1%  de la frecuencia máxima
Configuración digital 0.01Hz
Impulso exterior 0.5% de la frecuencia máxima
Aumento del par Aumento de par automático; aumento de par manual0.1%~20.0%
Curva V/F (Voltaje, características de la frecuencia) Frecuencia nominal configurada en un rango de 5～400Hz, por medio de la elección del par constante, par regresivo 1, par regresivo 2, par regresivo 3, V/F autodefinido total 4 tipos de curvas
Curva de aceleración-desaceleración 2 modos: aceleración / aceleración en línea recta y desaceleración / aceleración en curva S; 7 tipos de tiempo de aceleración / desaceleración (unidad minuto / segundo puede ser opcional), tiempo máximo de 6000 minutos.
Freno Freno de potencia Resistencia de freno exterior
Freno DC Arranque y detención opcional, frecuencia de acción0~15Hz, voltaje de acción 0~15%, tiempo de acción 0~20.0 s
Trote Rango de frecuencia del trote: 0.50Hz~50.00Hz; se puede establecer el tiempo de aceleración / desaceleración del trote de 0.1~60.0s
Velocidad de marcha de múltiples secciones Realizado por el PLC o la terminal de control
Controlador interior PID Conveniente para hacer sistema de circuito cerrado
Marcha bajo consumo automática Optimiza la curva V / F automáticamente para lograr un ahorro de energía de acuerdo con el estado de la carga.
Regulación de voltaje automática (AVR) Mantiene automáticamente el voltaje de salida constante, cuando el voltaje de la red eléctrica fluctúa.
Límite de corriente automático Limita automáticamente la corriente de marcha para evitar la sobretensión frecuente que puede causar un disparo.
Función de marcha Canal especificado para la orden de marcha Teclado, terminal de control y puerto serial especificados
Canal especificado para la frecuencia de marcha La provisión digital, analógica, de impulso, de puerto serie, combinada, se pueden cambiar en cualquier momento por tipos de método
Canal de salida del pulso La salida de impulso de señal de onda cuadrada de 0~20KHz, puede realizar la salida de parámetros físicos tales como la frecuencia de configuración, la frecuencia de salida, etc.
Canal de salida analógico 1 canal de salida de señal analógica, el canal AO puede ser de 4~20mA o 0~10V; a través de él, el inversor puede realizar la salida de parámetros físicos, como la frecuencia de ajuste, la frecuencia de salida, etc.
Teclado Pantalla LED Puede mostrar la frecuencia de ajuste, frecuencia de salida, voltaje de salida, corriente de salida, etc. en total 14 tipos de parámetros
Botón de bloqueo Bloquea todos o parte de los botones (el potenciómetro analógico no se puede bloquear)
Función de protección Protección contra sobrecorriente, protección contra sobrevoltaje, protección contra falta de voltaje, protección contra sobrecalentamiento, protección contra sobrecarga, protección contra pérdida de fase (opcional), etc.
Piezas accesorias Subconjunto de frenos, teclado de control remoto, cable de conexión para el teclado de control remoto, etc.
Ambiente Ambiente de uso En interiores, no lo exponga la luz del sol, al polvo, a gases corrosivos, a gases inflamables, a la niebla de aceite, al vapor, a gotas de agua ni a sal, etc.
Altitud Menor a1000m
Temperatura ambiente -10ºC~+40ºC (a temperatura ambiente de 40ºC ~50ºC , por favor reduzca el volumen o fortalezca el disipador térmico)
Humedad del ambiente Menor a 95%RH, sin condensación de agua
Vibración Menor a 5.9m/s²(0.6g)
Temperatura de almacenamiento -40ºC~+70ºC
Configuración Nivel de protección IP20
Modo de refrigeración Por ventilador con control de temperatura automático
Modo de montaje Colgado a la pared
Modelo del producto
Voltaje de entrada Tipo de convertidor Corriente de salida nominal (A) Motor adaptable (KW) Tamaño del empaque (cm) P.B.(KG)
1 fases 220V EDS800-2S0002 1.6 0.2 17*19*18 1.5
EDS800-2S0004 3 0.4 17*19*18 1.5
EDS800-2S0007 4.7 0.75 17*19*18 1.5
EDS800-2S0015 7.5 1.5 17*19*18 1.5
3 fases 380V EDS800-4T0007 2.3 0.75 17*19*18 1.5
EDS800-4T0015 3.7 1.5 17*19*18 1.5

Características
1. El variador de frecuencia de vector de flujo mini EDS800 presenta un tamaño compacto y una instalación conveniente.
2. El VFD ofrece un diseño fácil de usar, que incluye cableado duradero y DCP con velocidad ajustable.
3. La transmisión de frecuencia variable adopta control V/F de circuito abierto SVPWM.
4. El modelo EDS800 admite frecuencia de trabajo múltiple y comando de envío a cualquier canal específico, segrega el relé aparte de los terminales de salida, y puede conectar una carga de 220VCA / 0.5A o una carga de CC.
5. La unidad mini tiene una función de tambaleo para cumplir con las necesidades de la industria textil, cuenta con PLC y admite el ajuste de velocidad del DCP con el teclado.
6. El variador de frecuencia tiene temporizador y contador integrados.
7. El VFD tiene un controlador PID incorporado que crea un sistema de control de circuito cerrado.
8. El mini VFD admite la funcionalidad AVR para mantener un voltaje de salida constante frente a un cambio de voltaje de la red.
9. El variador de frecuencia tiene un alcance de puesta en marcha de 1: 100.

Manual EDS800 PDF

Especificación del EDS800 PDF
