Variador de frecuencia EDS1000

  • Variador de frecuencia EDS1000
  • Variador de frecuencia EDS1000
  • Variador de frecuencia EDS1000
  • Variador de frecuencia EDS1000

Descripción
El variador de frecuencia EDS1000 regula el voltaje y limita la corriente de forma automática, realiza el ajuste de velocidad del DCP controlado por teclado, el reinicio de la búsqueda de velocidad, cuenta con función de oscilación (para la industria textil), bloqueo del teclado, ofrece constante (para sistemas de suministro de agua), función de transmisión dos en uno, y función de transmisión 4 en 1 con extensión para suministro de agua. También aplica funciones de protección múltiple, como protección contra pérdida de fase de entrada, pérdida de fase de salida, voltaje excesivo o insuficiente, corriente excesiva y sobrecarga.

Rango de potencia
220V monofásico: 0.4KW-3.7KW
220V trifásico: 0.75KW-7.5KW
380V trifásico: 0.75KW-55KW
690V trifásico: 11KW-200KW

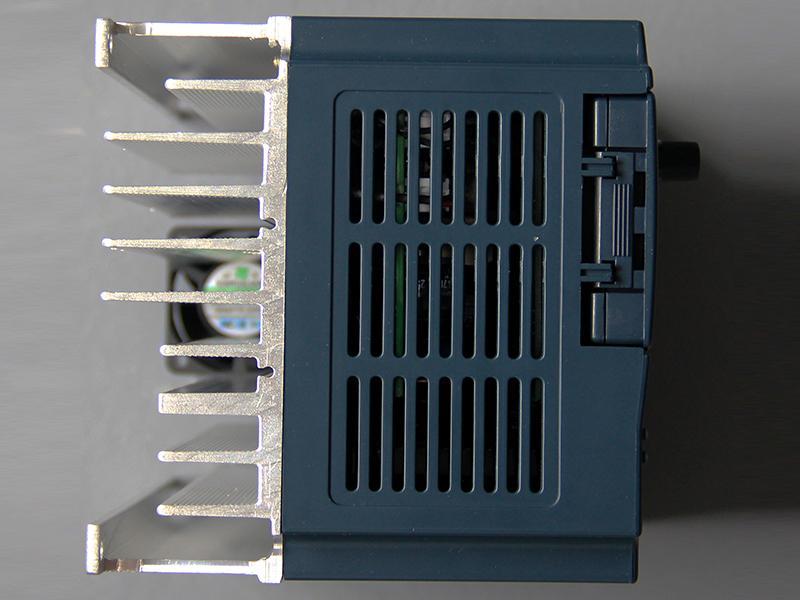

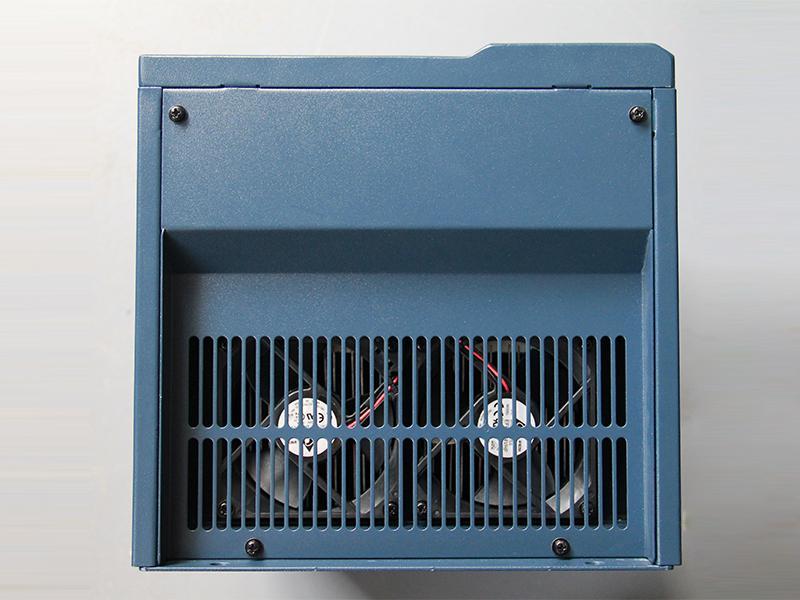

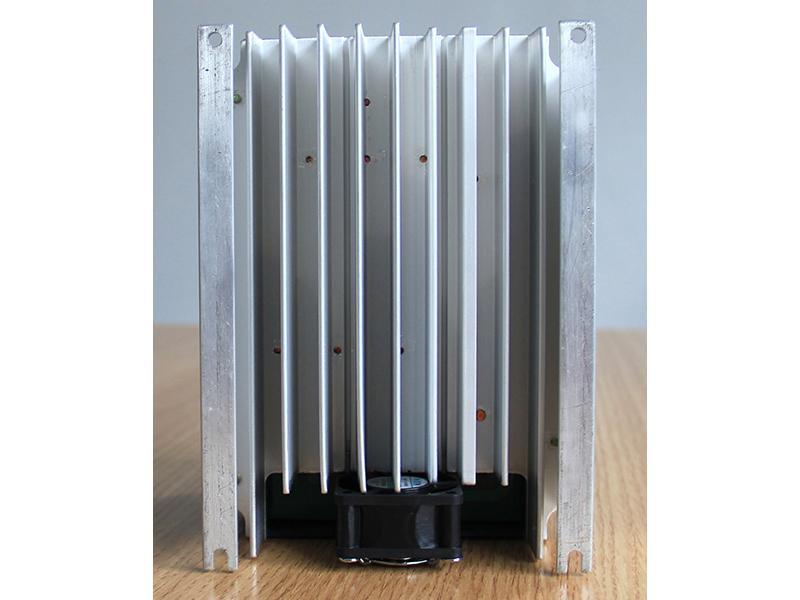

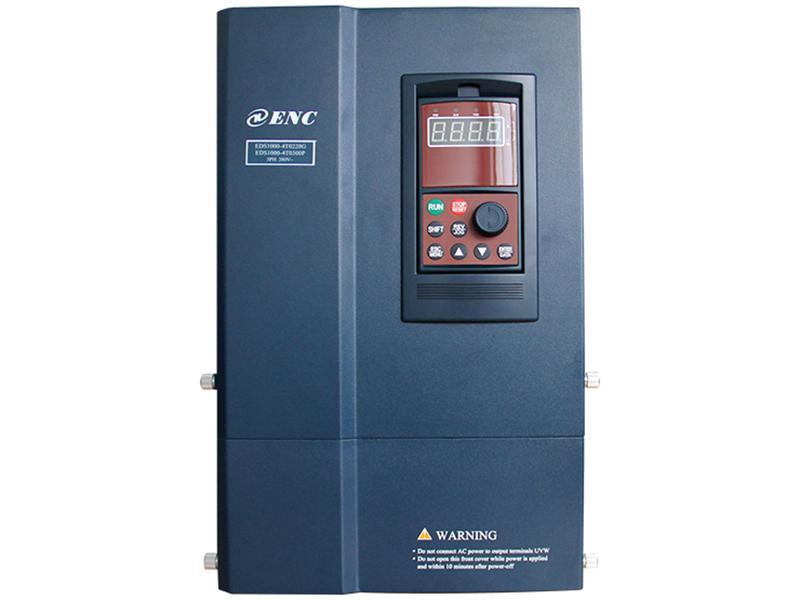

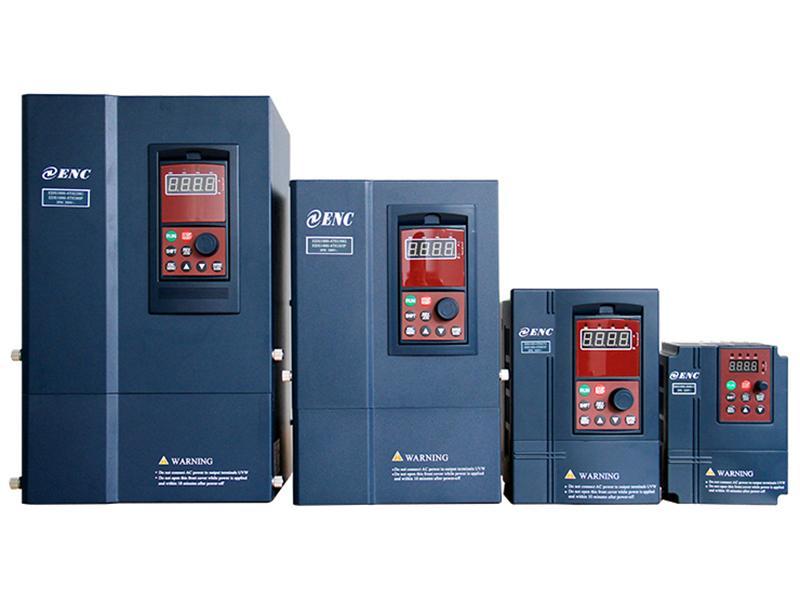

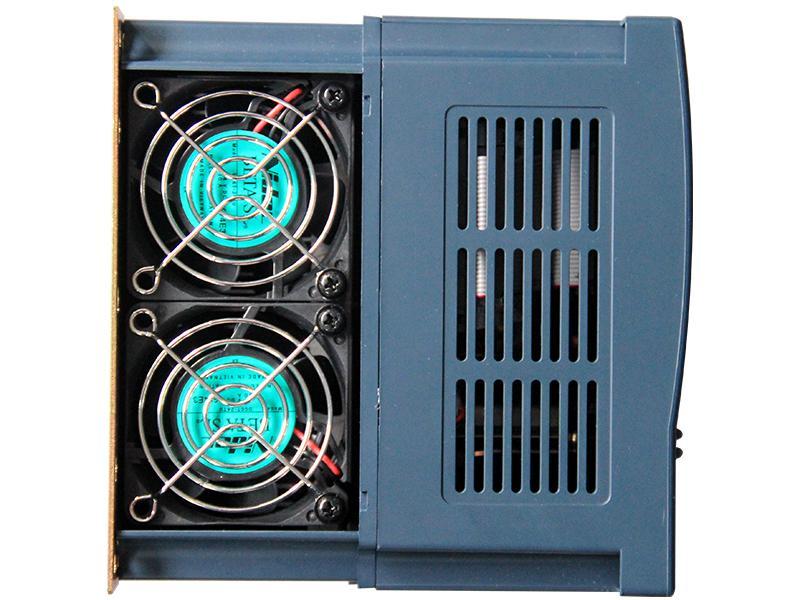

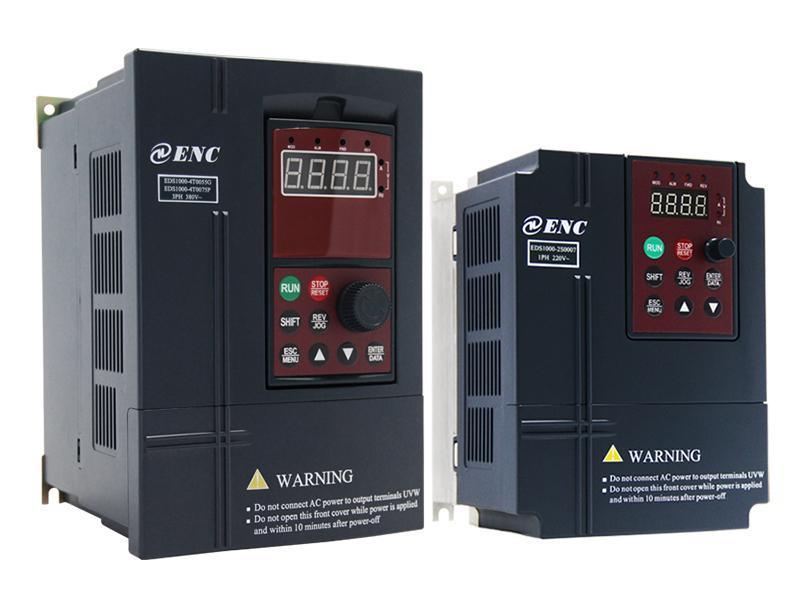

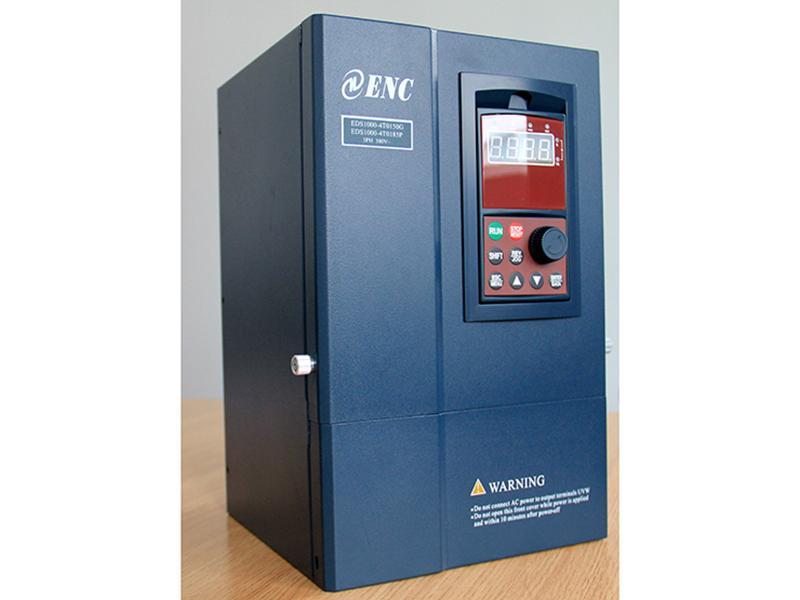

Imágenes en detalle

Aplicación
El variador de frecuencia EDS1000 se utiliza en máquinas trituradoras de piedras, máquinas de impresión, máquinas de embalaje, máquinas para procesamiento de alimentos, máquinas trefiladoras, bandas continuas y, ventiladores y aires acondicionados industriales, entre otros.

Especificaciones
Ítem Descripción del ítem
Entrada Voltaje nominal, frecuencia 1 fase 220V, 1 fase 220V ,50Hz/60Hz;
3 fases 220V, 3 fase 220V ,50Hz/60Hz;
3 fases 380V, 3 fases 380V ,50Hz/60Hz;
3 fases 690V, 3 fases 690V ,50Hz/60Hz.
Rango de voltaje de trabajo permitido 1 fase 220V: 200V~260V;
3 fases 220 V: 200V~260V;
3 fases 380 V: 320V~460V;
3 fases 690 V: 586V~760V;
Salida Voltaje 220V: 0~220V;
380V: 0~380V;
690V: 0~690V;
Frecuencia 0Hz-400Hz
Capacidad de sobrecarga Tipo G: 150%  de corriente nominal por un minuto, 200% de corriente nominal por 0.5 segundos;
Tipo P: 120% de corriente nominal por 1 minuto;
Rendimiento de control Modo de control Control vectorial de deslizamiento sin sensor de velocidad, control V/F de circuito cerrado
Rango de regulación de velocidad 1: 100
Par de arranque 150% del par nominal a 1 Hz de frecuencia
Precisión en estado estable de la velocidad de marcha ≤±0.5% de la velocidad síncrona nominal
Precisión de frecuencia Configuración digital:  frecuencia máxima×±0.01%;
Configuración analógica: frecuencia máxima ×±0.5%
Resolución de frecuencia Configuración analógica 0.1% de la frecuencia máxima
Configuración digital Precisión : < 100Hz 0.01Hz;
≥100Hz: 0.1Hz
Impulso exterior 0.5% de frecuencia máxima
Aumento del par Aumento del par manual, aumento del par automático 0.1%~12.0%
Curva V/F (Voltaje, características de la frecuencia) Frecuencia nominal configurada en un rango de 5～400Hz, por medio de la elección del par constante, par regresivo 1, par regresivo 2, par regresivo 3, V/F autodefinido total 5 tipos de curvas
Curva de aceleración-desaceleración 2 modos: aceleración / aceleración en línea recta y desaceleración / aceleración en curva S; 7 tipos de tiempo de aceleración / desaceleración (unidad minuto / segundo puede ser opcional), tiempo máximo de 6000 minutos.
Freno Freno de potencia Resistencia de freno interior o exterior. El de 690V no tiene unidad de freno incorporada.
Freno DC Arranque y detención opcional, frecuencia de acción0~15Hz, voltaje de acción 0~15%, tiempo de acción 0~20.0 s.
Trote Rango de frecuencia del trote: 0.50Hz~50.00Hz; se puede establecer el tiempo de aceleración / desaceleración del trote de 0.1~60.0s
Velocidad de marcha de múltiples secciones Realizado por el PLC o la terminal de control
Controlador interior PID Conveniente para hacer sistema de circuito cerrado
Marcha bajo consumo automática Optimiza la curva V / F automáticamente para lograr un ahorro de energía de acuerdo con el estado de la carga.
Regulación de voltaje automática (AVR) Mantiene automáticamente el voltaje de salida constante, cuando el voltaje de la red eléctrica fluctúa.
Límite de corriente automático Limita automáticamente la corriente de marcha para evitar la sobretensión frecuente que puede causar un disparo.
Función de marcha Canal especificado para la orden de marcha Teclado, terminal de control y puerto serial especificados
Canal especificado para la frecuencia de marcha La provisión digital, analógica, de impulso, de puerto serie, combinada, se pueden cambiar en cualquier momento por tipos de método
Canal de salida del pulso La salida de impulso de señal de onda cuadrada de 0~20KHz, puede realizar la salida de parámetros físicos tales como la frecuencia de configuración, la frecuencia de salida, etc.
Canal de salida analógico 2 canales de salida de señal analógica, el canal AO1 puede ser 4 ~ 20mA o 0 ~ 10V y el canal AO2 de 0 ~ 10V; a través de ellos el inversor puede realizar la salida de parámetros físicos tales como la frecuencia de ajuste, la frecuencia de salida, etc.
Teclado Pantalla LED Puede mostrar la frecuencia de ajuste, frecuencia de salida, voltaje de salida, corriente de salida, etc.
Botón de bloqueo Bloquea todos o parte de los botones (el potenciómetro analógico no se puede bloquear)
Función de protección Protección contra sobrecorriente, protección contra sobrevoltaje, protección contra falta de voltaje, protección contra sobrecalentamiento, protección contra sobrecarga, etc.
Piezas accesorias Subconjunto de frenos, teclado de control remoto, cable de conexión para el teclado de control remoto, etc.
Ambiente Ambiente de uso En interiores, no lo exponga la luz del sol, al polvo, a gases corrosivos, a gases inflamables, a la niebla de aceite, al vapor, a gotas de agua ni a sal, etc.
Altitud Menor a 1000m, si es mayor a 1000m, se necesita reducir la cantidad de uso.
Temperatura ambiente -10ºC~+40ºC (a temperatura ambiente 40ºC ~50ºC, por favor reduzca el volumen o fortalezca el disipador térmico)
Humedad del ambiente Menor al 95%RH, sin condensación de agua
Vibración Menor a 9m/s²(0.6g)
Temperatura de almacenamiento -40ºC~+70ºC
Configuración Nivel de protección IP20
Modo de refrigeración Por ventilador con control de temperatura automático
Modo de montaje Colgado a la pared
Modelo del producto
Voltaje de entrada Tipo de convertidor Corriente de salida nominal (A) Motor adaptable (KW) Tamaño del empaque (cm) P.B.(KG)
3 fases 220V EDS1000-2T0007 4 0.75 24*20*19 2.5
EDS1000-2T0015 7 1.5 24*20*19 2.5
EDS1000-2T0022 10 2.2 24*20*19 2.5
EDS1000-2T0037 15 3.7 33*25*24 4.5
EDS1000-2T0055 24 5.5 37*28*25.5 7
EDS1000-2T0075 32 7.5 37*28*25.5 7
1 fases 220V EDS1000-2S0004 3 0.4 24*20*19 2.5
EDS1000-2S0007 4.7 0.75 24*20*19 2.5
EDS1000-2S0015 7.5 1.5 24*20*19 2.5
EDS1000-2S0022 10 2.2 24*20*19 2.5
EDS1000-2S0037 15 3.7 33*24*25 5
3 fases 380V EDS1000-4T0007G/0015P 2.3/3.7 0.75/1.5 24*20*19 2.5
EDS1000-4T0015G/0022P 3.7/5 1.5/2.2 24*20*19 2.5
EDS1000-4T0022G/0037P 5/8.5 2.2/3.7 24*20*19 2.5
EDS1000-4T0037G/0055P 8.5 3.7 33*24*25 5
EDS1000-4T0055G/0075P 13/17 5.5/7.5 33*24*25 5
EDS1000-4T0075G/0110P 17/25 7.5/11 37*28*25.5 7
EDS1000-4T0110G/0150P 25/33 11/15 37*28*25.5 7
EDS1000-4T0150G/0185P 33/39 15/18.5 43*32*31 11
EDS1000-4T0185G/0220P 39/45 18.5/22 51*36*36 18
EDS1000-4T0220G/0300P 45/60 22/30 51*36*36 18
EDS1000-4T0300G/0370P 60/75 30/37 59*38.5*36 24
EDS1000-4T0370G/0450P 75/91 37/45 59*38.5*36 24
EDS1000-4T0450G/0550P 91/112 45/55 63*40*45.5 34
EDS1000-4T0550G/0750P 112/150 55/75 63*40*45.5 34
3 fases 690V EDS1000-7T0110G/0150P 15/18 11/15 64.5*34*34 35
EDS1000-7T0150G/0185P 18/22 15/18.5 64.5*34*34 35
EDS1000-7T0185G/0220P 22/28 18.5/22 77.5*54.5*52.5 52
EDS1000-7T0220G/0300P 28/35 22/30 77.5*54.5*52.5 52
EDS1000-7T0300G/0370P 35/45 30/37 77.5*54.5*52.5 52
EDS1000-7T0370G/0450P 45/52 37/45 77.5*54.5*52.5 52
EDS1000-7T0450G/0550P 52/63 45/55 62*62*87.5 96
EDS1000-7T0550G/0750P 63/86 55/75 62*62*87.5 96
EDS1000-7T0750G/0900P 86/98 75/90 71*60*95 130
EDS1000-7T0900G/1100P 98/121 90/110 71*60*95 130
EDS1000-7T1100G/1320P 121/150 110/132 71*60*95 130
EDS1000-7T1320G/1600P 150/175 132/160 71*60*95 130
EDS1000-7T1600G/2000P 175/215 160/200 83*140*65 195
EDS1000-7T2000G/2200P 215/235 200/220 83*140*65 195

Características
1. Brillante filosofía de diseño: El variador de frecuencia EDS1000 está controlado por medio del vector PWM, tiene un par de trabajo estable de 1Hz al 150%, cuenta con función de regulación de la tensión y límite de corriente automática, e incorpora un controlador PID para aumentar aún más su estabilidad.

2.Diseño de funciones prácticas:El variador de frecuencia EDS1000 ofrece un coltaje constante para sistemas de suministro de agua admitiendo un accionamiento de hasta 4 bombas de agua en simultáneo. El VFD tiene 16 niveles de variación de velocidad y un módulo PLC integrado, posee función oscilante, una interfaz de entrada / salida de impulso de alta velocidad, y proporciona protocolo de comunicación MODBUS o cualquier protocolo definido por el usuario.

3.Examen de mercado de larga duración:El convertidor de frecuencia variable EDS1000 ha sido utilizado y verificado por nuestros clientes durante más de 10 años y ha recibido siempre comentarios favorables. Además, actualizamos y perfeccionamos el VFD continuamente en función de la experiencia del usuario, para mantenerlo al día con las técnicas más avanzadas.

Manual EDS1000 PDF
