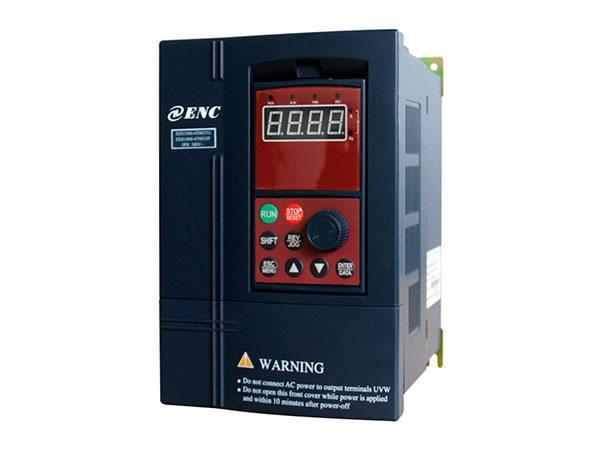

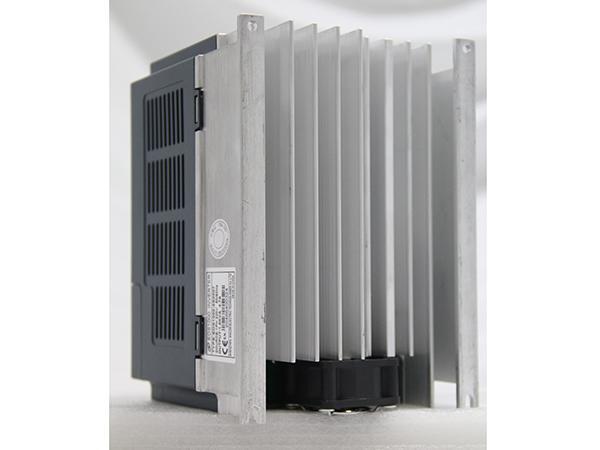

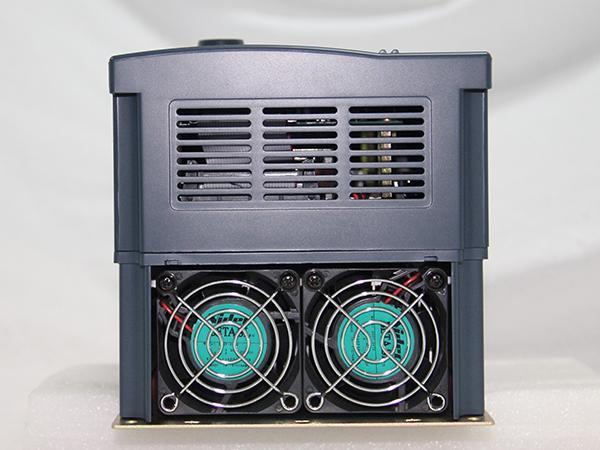

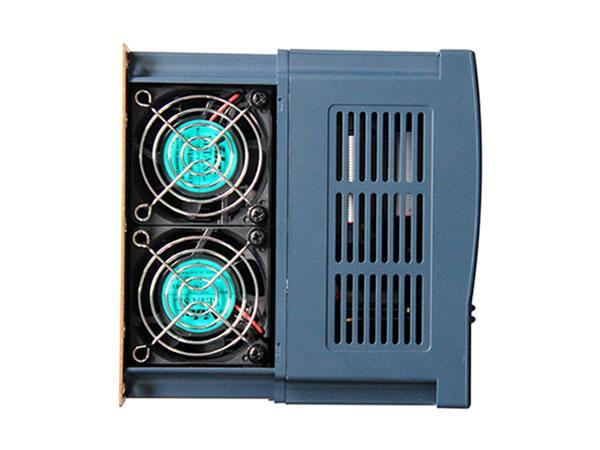

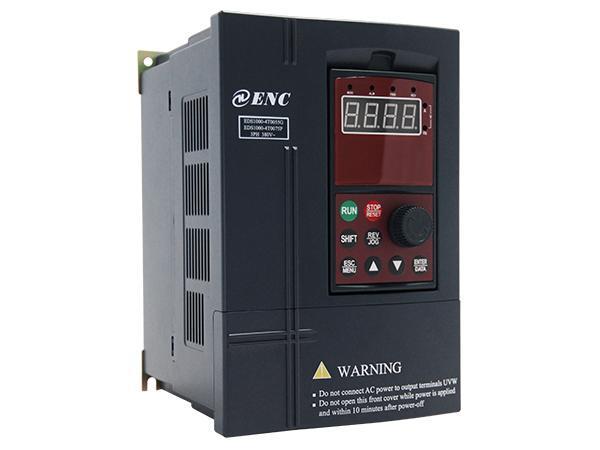

  4. Impulsor de frecuencia variable EDS1000

Impulsor de frecuencia variable EDS1000

  • Impulsor de frecuencia variable EDS1000
  • Impulsor de frecuencia variable EDS1000
  • Impulsor de frecuencia variable EDS1000
  • Impulsor de frecuencia variable EDS1000
  • Impulsor de frecuencia variable EDS1000

Características
1. Control vectorial espacial del voltaje PWM
2. Diseño compacto para instalaciones versátiles
3. Regulación de voltaje (RVA) y función de límite de corriente automáticas
4. Controlador PID incorporado, puede realizar presión constante (ej: flujo.) Control “múltiples dispositivos en una unidad” (función opcional)
5. Control de velocidad de 16 secciones máximas función de giro transversal simple
6. La interfaz de entrada-salida de pulso 0-20KHz es conveniente para realizar sistemas de control de circuito cerrado
7. La interfaz de comunicación RS485 puede estar incorporada al convertidor para realizar el control centralizado y llevar a cabo la acción de control auxiliar consecutiva fácilmente

Modelo del producto
Voltaje de entrada Tipo de convertidor Corriente de salida nominal (A) Motor adaptable (KW)
3 fases 220V EDS1000-2T0007 4 0.75
EDS1000-2T0015 7 1.5
EDS1000-2T0022 10 2.2
EDS1000-2T0037 15 3.7
EDS1000-2T0055 24 5.5
EDS1000-2T0075 32 7.5
1 fases 220v EDS1000-2S0004 3 0.4
EDS1000-2S0007 4.7 0.75
EDS1000-2S0015 7.5 1.5
EDS1000-2S0022 10 2.2
EDS1000-2S0037 15 3.7
3 fases 380v EDS1000-4T0007G/0015P 2.3/3.7 0.75/1.5
EDS1000-4T0015G/0022P 3.7/5 1.5/2.2
EDS1000-4T0022G/0037P 5/8.5 2.2/3.7
EDS1000-4T0037G/0055P 8.5/13 3.7/5.5
EDS1000-4T0055G/0075P 13/17 5.5/7.5
EDS1000-4T0075G/0110P 17/25 7.5/11
EDS1000-4T0110G/0150P 25/33 11/15
EDS1000-4T0150G/0185P 33/39 15/18.5
EDS1000-4T0185G/0220P 39/45 18.5/22
EDS1000-4T0220G/0300P 45/60 22/30
EDS1000-4T0300G/0370P 60/75 30/37
EDS1000-4T0370G/0450P 75/91 37/45
EDS1000-4T0450G/0550P 91/112 45/55
EDS1000-4T0550G/0750P 112/150 55/75
3 fases 690v EDS1000-7T0110G/0150P 15/18 11/15
EDS1000-7T0150G/0185P 18/22 15/18.5
EDS1000-7T0185G/0220P 22/28 18.5/22
EDS1000-7T0220G/0300P 28/35 22/30
EDS1000-7T0300G/0370P 35/45 30/37
EDS1000-7T0370G/0450P 45/52 37/45
EDS1000-7T0450G/0550P 52/63 45/55
EDS1000-7T0550G/0750P 63/86 55/75
EDS1000-7T0750G/0900P 86/98 75/90
EDS1000-7T0900G/1100P 98/121 90/110
EDS1000-7T0110G/1320P 121/150 110/132
EDS1000-7T0132G/1600P 150/175 132/160
EDS1000-7T0160G/2000P 175/215 160/200
EDS1000-7T0200G/2200P 215/235 200/220
Parámetros
Ítem Descripción del ítem
Entrada Voltaje nominal, frecuencia 1 fase 220V, 1 fase 220V ,50Hz/60Hz; 3 fases 220V grado, 3 fases 220V ,50Hz/60Hz; 3 fases 380V grado, 3 fases 380V ,50Hz/60Hz; 3 fases 690V grado, 3 fases 690V ,50Hz/60Hz.
Rango de voltaje de trabajo permitido 1 fase 220V grado: 200V~260V; 3 fases 220 V grado: 200V~260V; 3 fases 380 V grado: 320V~460V; 3 fases 690 V grado: 586V~760V;
Salida Voltaje 220V grado: 0~220V; 380V grado: 0~380V; 690V grado: 0~690V;
Frecuencia 0Hz-400Hz
Capacidad de sobrecarga Tipo G: 150% de la corriente nominal por 1 minuto, 200% de la corriente nominal por 0.5 segundos; tipo P: 120% de la corriente nominal por 1 minuto;
Rendimiento del control Modo de control Control vectorial de bajada de velocidad sin sensor, control V/F de circuito abierto
Rango de regulación de velocidad 1: 100
Par de arranque 150% del par nominal en 1 Hz de frecuencia
Precisión de la velocidad de marcha de estado estable ≤±0.5% de la velocidad nominal síncrona
Precisión de frecuencia Ajuste digital: frecuencia máxima×±0.01%; Ajuste análogo: frecuencia máxima×±0.5%
Resolución de frecuencia Ajuste análogo 0.1% de frecuencia máxima
Ajuste digital Precisión : < 100Hz 0.01Hz; ≥100Hz: 0.1Hz
Impulso exterior 0.5% de frecuencia máxima
Aumento del par Aumento del par automático, aumento del par manual 0.1%~12.0%
Curva V/F (características de la frecuencia del voltaje) Establece la frecuencia nominal de forma aleatoria en un rango de 5~400Hz, puede elegir el par constante, par regresivo 1, par regresivo 2, par regresivo 3 y un total de 5 tipos de curvas V/F definidas por el usuario
Curve de aceleración y desaceleración 2 modos: Dos modos: aceleración y desaceleración el línea recta, aceleración y desaceleración en curva en "S"; 7 tipos de tiempos de aceleración y desaceleración (se puede optar por la unidad minuto/segundo), tiempo máximo 6000 minutos.
Freno Consumo de energía del freno Resistencia de freno interior y exterior. 690 grado V no tiene unidad de freno incorporada .
Freno DC Parada y arranque opcional, frecuencia de acción 0~15Hz, voltaje de acción 0~15%, tiempo de acción 0~20.0 s
Trote Rango de frecuencia de trote: 0.50Hz~50.00Hz; se puede establecer el tiempo de aceleración y desaceleración del trote 0.1~60.0s
Velocidad de marcha en múltiples secciones Realizada por el PLC interno o la terminal de control
Controlador PID interior Es conveniente para hacer sistemas de circuito cerrado
Marcha bajo consumo automática Optimiza la curva V/F de forma automática basado en la carga para realizar una marcha bajo consumo
Regulación de voltaje automática (RVA) Cuando el voltaje de la fuente de alimentación varía puede mantener el voltaje de salida constante.
Limitación de corriente automática Limita la corriente de marcha de forma automática para evitar la sobre-corriente frecuente que puede causar el viaje
Función de marcha Canal especificado para el comando de marcha Especificado del teclado, especificado de la terminal de control, especificado del puerto en serie.
Canal especificado para la frecuencia de marcha El especificado digital, especificado análogo, especificado de impulso, especificado de puerto en serie, especificado combinado, se puede cambiar en cualquier momento por varias clases de métodos.
Canal de salida de pulso La salida de impulso de la señal de onda cuadrada de 0~20KHz, puede realizar la salida de los parámetros físicos como la frecuencia establecida, la frecuencia de salida, etc.
Canal de salida análogo 2 canales de salida de señal análogos, en el canal AO1 puede ser 4~20mA o 0~10V y el canal AO2 es 0~10V; a través de ellos el convertidor puede realizar salida de parámetros físicos como frecuencia establecida, frecuencia de salida, etc.
Teclado Pantalla LED Puede mostrar la frecuencia establecida, la frecuencia de salida, el voltaje de salida, la corriente de salida, etc.
Bloqueo de botón Bloquea todo o parte de los botones (el potenciómetro análogo no se puede bloquear)
Función de protección Protección de sobre-corriente, protección de sobre-voltaje, protección de pérdida de voltaje, protección de sobrecalentamiento, protección de sobrecarga, etc.
Piezas adaptadoras Subsistema del freno, teclado de control remoto, cable de conexión para el teclado de control remoto, etc.
Ambiente Ambiente de uso Interior, lugares donde el sol no dé en forma directa, lugares sin polvo, sin gases corrosivos, sin gases inflamables, sin vapor de combustible, sin humedad, ni lugares salinos etc.
Altitud Menor a 1000m, de ser mayor a 1000m, se necesita reducir la cantidad de uso.
Temperatura ambiente -10ºC~+40ºC (bajo temperatura ambiente de 40ºC ~50ºC, por favor reduzca el volumen o fortalezca disipador de calor)
Humedad del ambiente Menor a 95%RH, sin condensación de agua
Vibración Menor a.9m/s²(0.6g)
Temperatura de almacenamiento -40ºC~+70ºC
Configuración Grado de protección IP20
Modo de refrigeración Por ventilador con control de temperatura automático
Modo de montaje Colgado de la pared

Aplicación
Los impulsores de frecuencia variable EDS1000 se utilizan principalmente en maquinarias de carpintería, para piedras, de minería, de impresión, de empaques, de alimentos, de textiles, de químicos, de transporte, de alambres y cables, de cerámicas, de materiales de construcción, de tabaco y en maquinaria para otras aplicaciones industriales.
