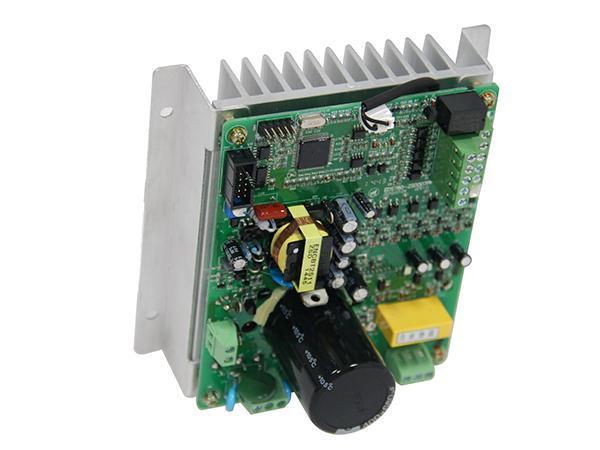

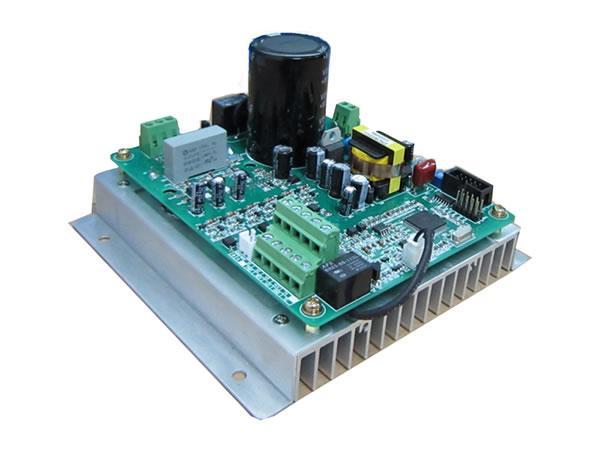

Convertidor de placa única EDS780

  • Convertidor de placa única EDS780
  • Convertidor de placa única EDS780

Características
1. Diseño de placa simple, diseñado especialmente para equipos con requisitos de tamaño estrictos
2. Diseño sin ventilador, can se puede aplicar en ambientes con altas concentraciones de polvo y partículas en el aire
3. Señales de control de aislamiento ópticas para reducir la interferencia electromagnética y garantizar la seguridad eléctrica
4. Adopta control de vector de voltaje espacial SVPWM; optimiza de forma efectiva las características de salida del voltaje

Modelo del producto
Tipo de convertidor Potencia nominal (KVA) Corriente de salida nominal (A) Motor adaptado(KW)
EDS780-2S0007 1.8 4.7 0.75
Parámetros
Ítem Descripción del ítem
Ítem Descripción del ítem
Entrada Voltaje nominal, frecuencia Una fase 220V, 50Hz/60Hz
Rango de voltaje de trabajo permitido Voltaje de una fase: 140V~260V
Salida Voltaje 220V grado: 0~220V (no más del voltaje de salida.)
Frecuencia 0Hz-400Hz
Capacidad de sobrecarga 230% de corriente nominal
Rendimiento del control Modo de control Vector espacial de voltaje óptimo SVPWM
Rango de regulación de velocidad 1:100
Par de arranque 150% del par nominal a baja frecuencia
Precisión de la velocidad de marcha de estado estable ≤±0.5% de la velocidad síncrona nominal
Precisión de frecuencia Ajuste digital: frecuencia máxima ×±0.01%; ajuste análogo:
Frecuencia máxima ×±0.5%
Resolución de frecuencia Ajuste análogo 0.1% de frecuencia máxima
Ajuste digital 0.01Hz

Aplicación
El convertidor de placa única PCBA de fácil adaptación EDS780 es adecuado para equipos de procesamiento de alimentos, textiles, cables, empaques y otras aplicaciones industriales.
