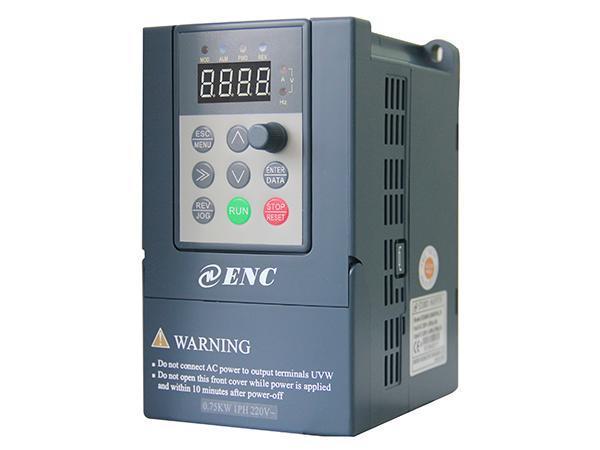

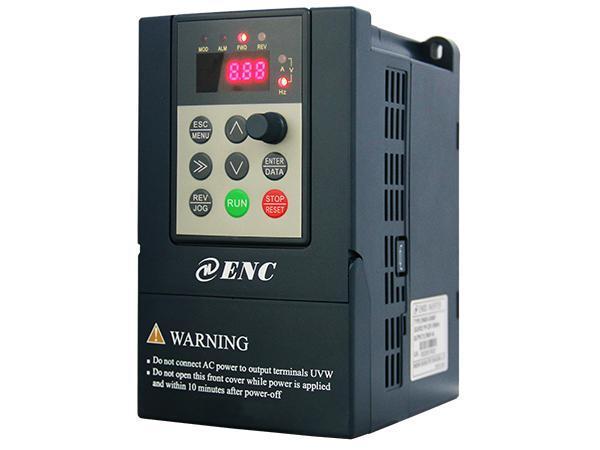

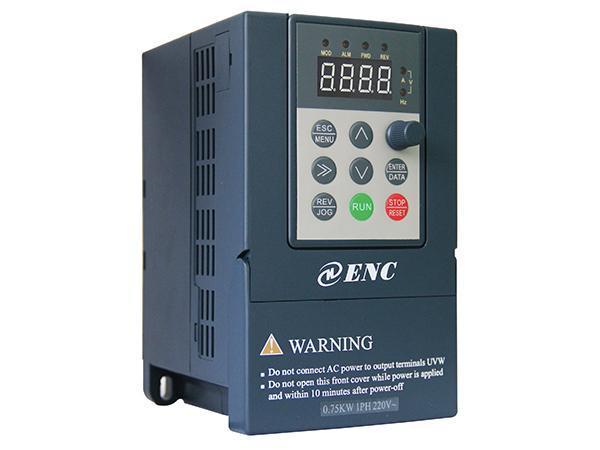

Convertidor de frecuencia vectorial mini con tarjeta PG incorporada EN630

  • Convertidor de frecuencia vectorial mini con tarjeta PG incorporada EN630
  • Convertidor de frecuencia vectorial mini con tarjeta PG incorporada EN630
  • Convertidor de frecuencia vectorial mini con tarjeta PG incorporada EN630
  • Convertidor de frecuencia vectorial mini con tarjeta PG incorporada EN630
  • Convertidor de frecuencia vectorial mini con tarjeta PG incorporada EN630

Características
1. Diseño compacto
2. Plataforma de hardware de 32 bit DSP (procesador de señal digital)
3. Algoritmo de control avanzado, el tablero de control principal presenta una tarjeta integrada PG

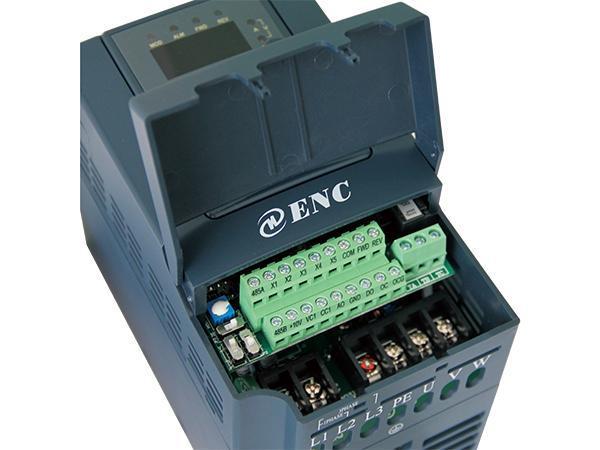

4. El codificador instalado directamente en la terminal puede realizar control vectorial de circuito cerrado PG
5. Los dos métodos de control incluyendo el control vectorial de velocidad y el control vectorial del par hacen que el control del convertidor tenga alta precisión, reacción de respuesta rápida, y baja frecuencia
6. Protección de alto nivel e inspección inteligente.
7. Teclado con potenciómetro digital, para un ajuste de velocidad sencillo.

Modelo del producto
Modelo Entrada (V) Fase de entrada Motor adaptable
(KW) 		Corriente de salida (A)
EN630-2S0004 220V 50/60Hz 1 0.4 2.5
EN630-2S0007 1 0.75 4
EN630-2S0015 1 1.5 7
EN630-4T0007 380V 50/60Hz 3 0.75 2.3
EN630-4T0015 3 1.5 3.7
Parámetros
Ítem Descripción del ítem
Entrada Voltaje nominal, frecuencia 1 fase 220 nivel de voltaje: 1 fase 220V , 50Hz/60Hz 3 fases 380 nivel de voltaje : 3 fases 380V , 50Hz/60Hz
Rango de voltaje permitido 1 fase 220 nivel de voltaje : 200 ~ 260V 3 fases 380 nivel de voltaje : 320 ~ 460V
Salida Voltaje 0 ~ 380V
Frecuencia 0 ~ 600Hz
Capacidad de sobrecarga 150% de corriente nominal por 1 minuto
Rendimiento del control Modo de control Control vectorial (sin PG) control vectorial (con PG) control V/F de circuito abierto control del par (sin PG) control del par (con PG)
Precisión del control de velocidad ±0.5% velocidad nominal síncrona ( sin control vectorial PG) ±0.1% velocidad nominal síncrona (con control vectorial PG) ; ±1% velocidad nominal síncrona ( control V/F);
Rango de regulación de velocidad 1 : 2000 (con control vectorial PG); 1 : 100 (sin control vectorial PG); 1 : 50 (control V/F);
Par de arranque 1.0Hz : 150% par nominal ( control V/F); 0.5Hz : 150% par nominal (sin control vectorial PG) ; 0Hz : 180% par nominal (con control vectorial PG );
Fluctuación de velocidad ±0.3% velocidad nominal síncrona (sin control vectorial PG ); ±0.1% velocidad nominal síncrona (con control vectorial PG);;
Precisión del control del par ±10% par nominal (sin control vectorial PG, sin control de par PG); ±5% par nominal (con control vectorial PG, con control de par PG)。
Respuesta del par ≤20ms (sin control vectorial PG); ≤10ms (con control vectorial PG);
Precisión de frecuencia Ajuste digital : frecuencia máxima×±0.01% ; Ajuste análogo : frecuencia máxima ×±0.5%
Resolución de frecuencia Ajuste análogo 0.1% de frecuencia máxima
Precisión de ajuste digital 0.01Hz
Impulso exterior 0.1% de frecuencia máxima
Aumento de par Aumento de par automático, aumento de par manual 0.1 ~ 12.0%
Curva V/F (características de la frecuencia del voltaje) Frecuencia nominal establecida de forma arbitraria en un rango de 5 ~ 650Hz, puede elegir par constante, par decreciente 1, par decreciente 2, par decreciente 3, curva V/F autodefinida, 5 clases de curva en total
Curvas de aceleración y desaceleración Dos modos: aceleración y desaceleración el línea recta, aceleración y desaceleración en curva en "S"; 15 tipos de tiempos de aceleración y desaceleración, la unidad de tiempo es opcional (0.01s,0.1s,1s), el máximo es 1000 minutos
Freno Consumo de energía del freno Con unidad de freno incorporada, resistor del freno agregado entre (+) y PB
Freno DC Acción de parada y arranque opcional, frecuencia de acción 0 ~ 15Hz, corriente de acción 0 ~ 100% de la corriente nominal, tiempo de acción 0 ~ 30.0s

Aplicación
Nuestros convertidores vectoriales de flujo mini se utilizan mucho en maquinarias para el procesamiento de alimentos y en un amplio rango de equipos de producción para aumentar el control de precisión y la eficiencia.
