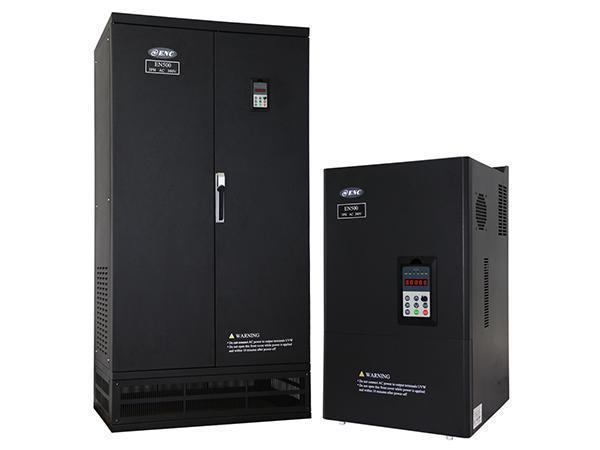

Convertidor de frecuencia vectorial universal multifunción EN500

Convertidor de frecuencia vectorial universal multifunción EN500

Grado de voltaje: 3 fases 380V
Rango de potencia: 75kw~400kw

Características
1. Con función de auto-aprendizaje, seguimiento de velocidad, y control vectorial de bajada
2. Compacto, fácil de instalar, y de alta rentabilidad
3. Convertidor vectorial universal con funciones completas, diseño integrado tipo gabinete/montado a la pared
4. Reactor estándar incorporado para el tipo por encima de 90kw (interno)
5. Varias funciones de extensión periférica: Bus, terminal, relé, extensión análoga
6. Varias funciones para los usuarios: suministro de agua de presión constante, control transversal, control de caída, control de largo fijado, etc.
7. Varias funciones de comunicación: sin protocolo, protocolo Modbus, bus CAN extendido, Profibus, etc.

Modelo del producto
Voltaje de entrada Tipo de convertidor Corriente de salida nominal (A) Adaptable Motor (KW)
3 fases 380V EN500-4T0750G/0900P 150/176 75/90
EN500-4T0900G/1100P 176/210 90/110
EN500-4T1100G/1320P 210/253 110/132
EN500-4T1320G/1600P 253/304 132/160
EN500-4T1600G/2000P 304/380 160/200
EN500-4T2000G/2200P 380/426 200/220
EN500-4T2200G/2500P 426/474 220/250
EN500-4T2500G/2800P 474/520 250/280
EN500-4T2800G/3150P 520/600 280/315
EN500-4T3150G/3550P 600/650 315/355
EN500-4T3550G/3750P 650/680 355/375
EN500-4T3750G/4000P 680/750 375/400
EN500-4T4000G/4500P 750/800 400/450
EN500-4T4500G/5000P 800/870 450/500
EN500-4T5000G/5600P 870/940 500/560
EN500-4T5600G/6300P 940/1100 560/630
EN500-4T6300G 1100 630
Parámetros
Ítem Descripción del ítem
Entrada Voltaje nominal, frecuencia 1 fase 220V grado: 1 fase 220V, 50Hz/60Hz 3 fase 380V grado: 3 fases 380V, 50Hz/60Hz
Rango de voltaje permitido 1 fase 220V grado: 200~260V 3 fases 380V grado: 320~460V
Salida Voltaje 0~380V
Frecuencia 0~600Hz
Capacidad de sobrecarga Tipo G: 150% de corriente nominal por 1 minuto; tipo P: 120% de corriente nominal por 1 minuto.
Rendimiento de control Modo de control Control vectorial, control vectorial PG, control V7F de circuito abierto, control de par, control de par PG
Precisión de control de velocidad Velocidad síncrona nominal ±0.5% (control vectorial); velocidad síncrona nominal ±0.1% (control vectorial PG); velocidad síncrona nominal ±1% (control F/V);
Rango de regulación de velocidad 1: 2000 (control vectorial PG) 1: 100 (control vectorial); 1: 50 (control F/V);
Par de arranque 1.0Hz: par nominal 150% (control F/V); 0.5Hz: par nominal 150% (control vectorial); 0Hz: par nominal 180% (control vectorial PG);
Fluctuación de velocidad Velocidad síncrona nominal ±0.3% (control vectorial); velocidad síncrona nominal ±0.1% (control vectorial PG);
Precisión del control del par Par nominal ±10% (control vectorial, control de par); par nominal ±5% (control vectorial PG, control de par PG).
Respuesta del par ≤20ms (control vectorial); ≤10ms (control vectorial PG);
Precisión de frecuencia Ajuste digital: frecuencia máxima ×±0.01%;ajuste análogo: frecuencia máxima×±0.5%
Resolución de frecuencia Ajuste análogo 0.1% de la frecuencia máxima
Precisión del ajuste digital 0.01Hz
Impulso exterior 0.1% de la frecuencia máxima
Aumento de par Impulso de par automático; impulso de par manual 0.1~12.0%
Curva de F/V (Características de la frecuencia del voltaje) Frecuencia nominal establecida en un rango de 5~650Hz，por medio de la elección del par constante, 1 par regresivo, 2 pares regresivos, 3 pares regresivos, F/V definida en un total de 5 tipos de curvas.
Curva de aceleración y desaceleración Dos modos: aceleración y desaceleración en línea recta; aceleración y desaceleración en curva en S; 15 tipos de tiempos de aceleración y desaceleración, unidad de tiempo (0.01s, 0.1s, 1s) para elegir ，tiempo máximo para 1000 minutos.
Freno Consumo de energía del freno EN600 de 3 fases 15KW y bajo rango de potencia con unidad de frenado incorporada, sólo agrega resistencia de freno entre (+) y PB. 18.5KW y es posible elevar el rango de potencia para agregar la unidad de frenado afuera entre (+) y (-); o conectar una unidad de frenado extra agregando la resistencia de freno entre (+) y PB. El modelo EN500 puede conectar la unidad de frenado entre (+) y (-) afuera.
Freno DC Iniciar, detener la acción para opción, frecuencia de acción 0~15Hz，corriente de acción 0~100% de la corriente nominal， tiempo de acción 0~30.0s
Trote Rango de frecuencia de trote: 0Hz~arriba de la frecuencia límite; tiempo de aceleración y deceleración de trote 0.1~6000,0 segundos para ajuste.
Velocidad de marcha de secciones múltiples Realizada por el PLC incorporado o terminal de control; con 15 velocidades por tramos, cada velocidad por tramo con tiempo de aceleración y desaceleración por separado; Con el PLC incorporado puede lograr reserva cuando baja la potencia.
Controlador PID incorporado Conveniente para hacer sistemas de control por circuito cerrado
Marcha bajo consumo automática Optimiza la curva F/V automáticamente para lograr la marcha bajo consumo de acuerdo al estado de carga.
Regulador de voltaje automático (RVA) Mantiene automáticamente el voltaje de salida constante, cuando la tensión de la red eléctrica fluctúa
Límite de corriente automático Limita la corriente de forma automática bajo el modo de marcha para evitar que la sobre-corriente del convertidor sea frecuente en el viaje.
Modulación portadora Modula la onda portadora automáticamente según las características de la carga.
Reinicio de la búsqueda de velocidad Hace girar el motor suavemente brindando un arranque sin tirones
Función de marcha Canal especificado del comando de marcha La especificación del teclado, de la terminal de control y de la comunicación se puede cambiar a través de diversos medios.
Canal especificado de la frecuencia de marcha Especificado principal y auxiliar para realizar un ajuste principal y un control fino. El especificado digital, el análogo, el de pulso, el de pulso de ancho, el de comunicación y otros, se pueden cambiar por varios medios al mismo tiempo.
Función vinculante El canal de comando de marcha y el canal especificado de frecuencia se pueden unir al azar y cambiar de forma sincrónica
Características de la entrada y la salida Canal de entrada digital 8 canales para la entrada digital universal, frecuencia máxima 1KHz, 1 canal se puede utilizar como canal de entrada de pulso, entrada máxima 50KHz，la cual se puede expandir hasta 14 canales.
Canal de entrada analógico 2 canales para el canal de entrada análogo, AI1 puede elegir 4~20mA o salida 0~10V，AI2 es el canal de entrada diferencial，4~20mA o -10~10V para elegir, que se puede extender hasta 4 canales de entrada análogos.
Canal de pulso de salida Salida de la señal cuadrada de pulso de 0.1~20KHz para lograr la frecuencia establecida, la frecuencia de salida y otros números de salida física.
Canal de salida analógico 2 canales para salida de señal análoga, AO1 puede elegir 4~20mA o 0~10V，AO2 puede elegir 4~20mA o 0~ para lograr la frecuencia establecida, la frecuencia de salida y otros números de salida física, que se pueden expandir a 4 salidas análogas.
Función única Límite de corriente rápido Limita el exceso de corriente del convertidor al punto más alto, y hace que se ejecute de manera más estable
Control monopulso Adecuado para trabajar en lugares donde se necesite un botón para controlar el inicio y la parada del inversor, en primer lugar, pulse en Inicio y, a continuación, pulse Parada, y que el ciclo se repita. Es muy simple y fiable.
Control de largo fijado Realiza control de longitud fijada
Control de tiempo Función de control de tiempo: rango de tiempo establecido 0.1 ~ 6500.0 Min
Terminal virtual Los cinco grupos de entrada y salida virtual IO pueden realizar el control lógico simple
Teclado Visualización del teclado Puede mostrar los parámetros como la frecuencia establecida, la frecuencia de salida, el voltaje de salida, y la corriente de entrada
Bloqueo del botón Bloquea toda o parte de los botones
Función de protección Potencia del motor en pruebas de cortocircuito, protección de pérdida de fase de entrada y salida, protección de sobre-corriente, protección de sobre-voltaje, protección de bajo voltaje, protección de sobrecalentamiento, protección de sobrecarga, protección de baja carga, protección de absorción del relé, protección de terminal y protección de no-detención bajo corte de energía.
Ambiente Lugar de aplicación Interiores, lugares donde el sol no dé en forma directa, lugares sin polvo, sin gases corrosivos, donde no haya gas inflamable, ni vapor, tampoco en lugares húmedos ni salinos, etc.
Altitud Bajo 1000 metros. (por encima de los 1000 metros requiere reducir el volumen de uso, reducir la salida de corriente alrededor de un 10% de la tensión de corriente nominal por cada 1000 metros de altura)
Temperatura del ambiente -10℃~+40℃ ( temperatura ambiente entre 40℃~50℃, se necesita reducir el volumen o fortalecer disipador de calor)
Humedad del ambiente Menor a 95%RH，sin condensación de agua
Vibración Menor a 5.9 M/S²(0.6g)
Temperatura de almacenamiento -40℃~+70℃
Estructura Grado de protección IP20
Modo de refrigeración Refrigeración por aire forzado y natural
Modo de instalación Instalación en gabinete o colgando de la pared

Aplicación
Aplicación para máquinas de procesamiento de metal, máquinas para fabricación de plástico, herramientas mecánicas, teñido e impresión, fabricación de papel, maquinaria automatizada, ingeniería urbana municipal, aire acondicionado para ventilación de calor, suministro de agua, tratamiento de agua residual, máquinas secundarias para alimentos, máquinas de impresión, aires acondicionados industriales, maquinaria textil, suministro de agua y transformación de plásticos, químicos, cementos, cerámicas y otras líneas de producción del mercado petroquímico, refinerías de petróleo, centrales térmicas, suministro de agua, calefacción y otras industrias de ventilación, bombas y equipos.
